термический регулятор массового расхода / для газа / с дисплеем LCD / с аналоговым выходом
GFC

Добавить в папку «Избранное» на MyDirectIndustry
Добавить к сравнению Удалить из сравнения

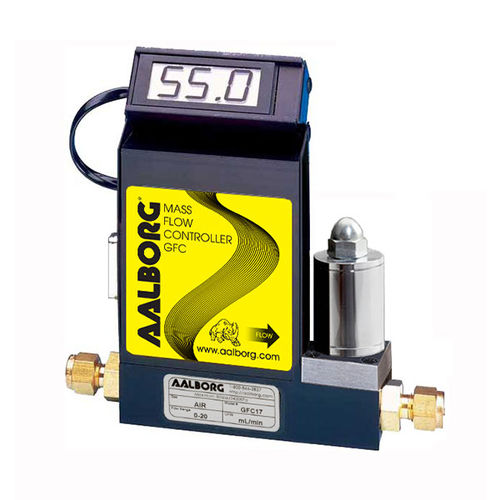

термический регулятор массового расхода термический регулятор массового расхода - GFC
{{requestButtons}}

Характеристики

  • Технология:

    термический

  • Жидкость:

    для газа

  • Другие характеристики:

    с дисплеем LCD, с аналоговым выходом, компактный, из нержавеющей стали, экономичный

  • Расход:

    МАКС.: 1 000 l/min (264 us gal/min)

    МИН.: 0 l/min (0 us gal/min)

  • Давление:

    МАКС.: 1 000 psi

    МИН.: 0 psi

Описание

Особенности дизайна
- ± 1% Точность FS стандартная
- жёсткая металлическая конструкция
- доступные диапазоны расхода от 0 до 10 куб. см до 0-1000 об/мин
- максимальное давление 1000 фунтов на кв. дюйм (70 бар)
- герметичность 1 x 10-9 куб. см гелия
- отслеживаемая сертификация NIST
- встроенный поворотный ЖК-дисплей (некоторые модели)
- локальное или дистанционное управление уставками
- 0-5 В пост. тока и 4-20 мА сигналы
- защита цепи
- вариант сумматора

Модели регуляторов расхода GFC тепловых масс предназначены для индикации и управления заданными скоростями потока газов.

GFC сочетает в себе характеристики и точность обычных устройств массового расхода в уникальной компактной конструкции при невысокой стоимости, ранее недостижимой. Каждый из этих контроллеров оснащен усовершенствованным прямым трубчатым датчиком в сочетании с элементами пропускания потока, изготовленными из алюминия и латуни для неагрессивных газов или нержавеющей стали 316 для агрессивных применений. Регулировка нуля и диапазона доступна снаружи передатчиков.

Принципы деятельности
Дозируемые газы делятся на два ламинарных потока, один из которых проходит через первичный расходный канал, а другой - через капиллярную трубку датчика. Оба проточных канала предназначены для обеспечения ламинарных потоков, поэтому соотношение их расхода является постоянным.

Две прецизионные обмотки для измерения температуры на трубке датчика нагреваются, и при прохождении потока газ переносит тепло от верхней к нижней обмотке. Полученная разница температур пропорциональна изменению сопротивления обмоток датчика.

Конструкция моста Wheatstone используется для контроля градиента сопротивления на обмотках датчиков, зависящего от температуры, который линейно пропорционален мгновенной скорости потока.
