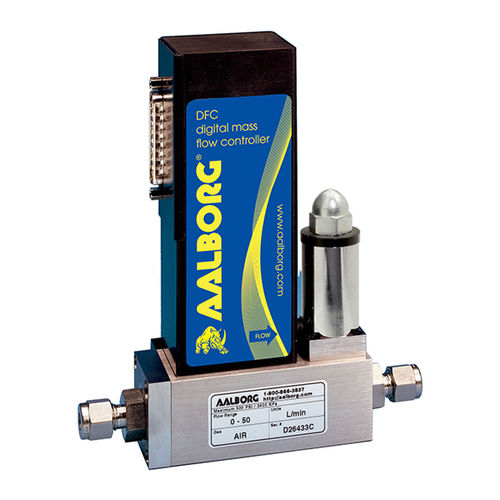

Программируемый терморегулятор массового расхода DFC с цифровой обработкой сигнала
Особенности конструкции
работают цифровой и аналоговый режимы
программируемые конфигурации расхода
возможность многократной передачи данных до 256 единиц
сохранение калибровочных данных для 10 газов
оТотализатор показывает общее количество газа
o пределы тревоги для высокого и низкого расхода газа
коэффициенты пересчета для 256 газов
o функция автоматической настройки для оптимальной реакции системы управления
самодиагностика
Описание
Цифровые контроллеры расхода с микропроцессорным управлением позволяют программировать, записывать и анализировать расход различных газов с помощью компьютера через интерфейс RS-485 (опционально доступен RS-232).
Контроллеры могут быть запрограммированы на различные функции управления, включая задание расхода, суммирование, остановку суммирования, считывание суммирования, суммирование от заданного расхода, остановку при заданном суммарном расходе, автоматическое обнуление и др. Принципы работы
Дозируемые газы разделяются на два ламинарных потока, один из которых проходит через первичный проточный канал, а другой - через трубку капиллярного датчика. Оба канала предназначены для обеспечения ламинарного потока, поэтому соотношение их расходов постоянно. Две прецизионные термочувствительные обмотки на трубке датчика нагреваются, и при протекании потока газ переносит тепло от верхней обмотки к нижней. Результирующая разность температур пропорциональна изменению сопротивления обмоток датчика.
---
