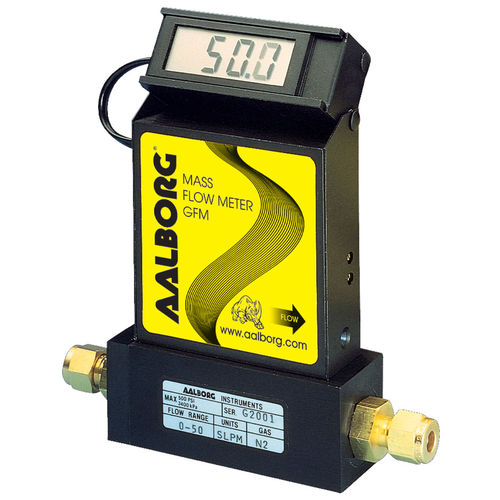

Термально-массовый расходомер GFM series

массовыйдля газапереносной

- жесткая металлическая конструкция - герметичность 1 x 10-9 сантиметров гелия - Сертификация с отслеживанием NIST - встроенный ЖК-дисплей с возможностью наклона (некоторые модели) - защита цепи - может использоваться как портативный прибор - инженерные единицы или индикация от 0 до 100% - возможность тотализатора Описание Недорогое решение для теплового массового учета расхода газов представлено компанией Aalborg в линейке массовых расходомеров модели GFM. Конструкция GFM сочетает в себе удобство и точность обычных приборов массового расхода с низкой стоимостью, ранее недостижимой. В каждом из этих расходомеров используется усовершенствованный трубчатый датчик "U"-образной формы в сочетании с проходными элементами из алюминия и латуни для некоррозионных газов или нержавеющей стали 316 для коррозионных применений. Принципы работы Измеряемые газы разделяются на два ламинарных потока, один из которых проходит через первичный проточный канал, а другой - через трубку капиллярного датчика. Оба канала предназначены для обеспечения ламинарного потока, поэтому соотношение их расходов постоянно. Две прецизионные термочувствительные обмотки на трубке датчика нагреваются, и при протекании потока газ переносит тепло от верхней обмотки к нижней. Результирующая разность температур пропорциональна изменению сопротивления обмоток датчика. Для контроля градиента сопротивления обмоток датчика, зависящего от температуры, который линейно пропорционален мгновенной скорости потока, используется конструкция моста Витстоуна.
