Система измерения перемещений Модель ZED24 представляет собой бесконтактную аналоговую систему измерения приближения. Система работает по традиционной схеме генератора Колпитса. Эта недорогая и простая в использовании система может быть использована для прецизионных статических и динамических измерений проводящих целей. Система ZED24 состоит из двух блоков: датчика со встроенным кабелем и электронного блока формирования сигнала. Доступны две стандартные конфигурации датчиков - 24C и 24CM.

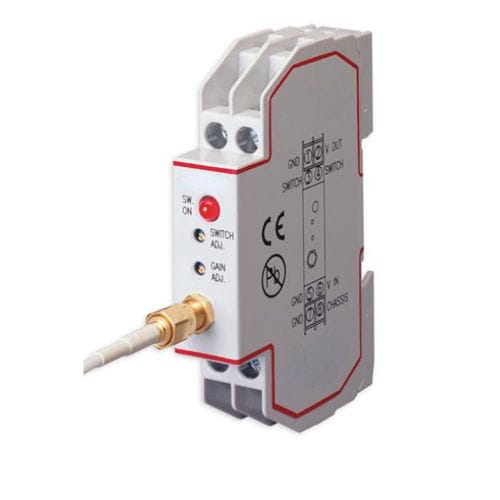

Электронный блок ZED24 размещен в корпусе для установки на DIN-рейку с клеммными соединениями для входного питания от +12 до +24 В пост. тока, а также для переменного напряжения и коммутируемых выходов. В стандартную комплектацию системы входит одна из двух конфигураций производственных датчиков - 24C или 24CM. Оба датчика рассчитаны на непрерывную работу при температуре до 400°F (205°C).
Выборочные характеристики и размеры этих двух датчиков приведены в спецификации. Дополнительные конфигурации датчиков поставляются по запросу.
ОСНОВНЫЕ ОСОБЕННОСТИ
Высочайшая точность: статическое разрешение до 12 мкм
Отличная работа с целями из черных металлов
Переменное входное напряжение от 12 до 24 вольт постоянного тока
Компактная прочная электроника и датчики
Регулируемый коэффициент усиления для получения на выходе напряжения до 22 вольт (при входном напряжении 24 В пост. тока)
Высокоскоростной (10 КГц) переключаемый выход с регулировкой уровня для управления процессом
Очень низкий гистерезис переключения, < 1% на черных объектах
Соответствует требованиям RoHS
Конфигурация для установки на DIN-рейку
Соответствие стандарту CE
опции
Существует множество опций, позволяющих доработать стандартную систему в соответствии с конкретными требованиями. Наиболее популярными являются: кабели для датчиков и специальные калибровки.
---
