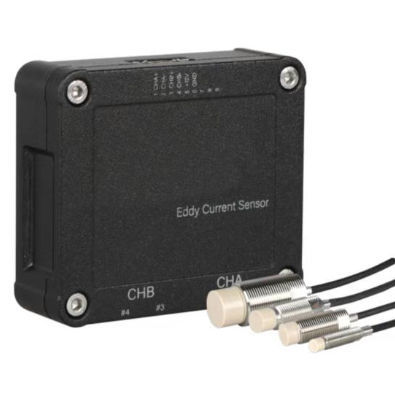

Линейный датчик положения ZED53 series

бесконтактныйна токах Фукоцифровой

Дифференциальный вихретоковый датчик положения серии ZED53 - это дифференциальный вихретоковый датчик положения с наилучшим разрешением, повторяемостью и стабильностью. Потребляемая мощность двух каналов обнаружения составляет всего 0,4 Вт. Уникальный метод установки нуля значительно упрощает процесс монтажа и в то же время позволяет достичь точности установки на уровне мкм. Отличный выбор для обнаружения. Система ZED53 состоит из двух частей: измерительного зонда и контроллера. Измерительный зонд получает информацию о расстоянии как информацию об импедансе катушки, а схема фазовой демодуляции в схеме обработки преобразует информацию об импедансе в сигнал напряжения, связанный со смещением, который после линейной коррекции выдается цифровым модулем. В настраиваемом контроллере дифференциального вихретокового датчика положения ZED53 имеется 4 порта для подключения датчиков и аналоговые порты ввода/вывода. 4 зонда образуют 2 дифференциальных канала измерения: CHA и CHB. Аналоговый входной/выходной интерфейс включает в себя интерфейс источника питания и 2-канальный аналоговый выходной порт. Каждый датчик ZED53 оснащен эталонным зондом, который помогает точно позиционировать датчик при его установке. Диапазон, форма, материал и длина вывода эталонного зонда могут быть выбраны по желанию заказчика. -Основные характеристики ОСНОВНЫЕ ОСОБЕННОСТИ (1) отсутствие износа и бесконтактное измерение, дифференциальный принцип (2) высокая точность (лучше ±0,3 %FSO) и высокое разрешение (до<0,002 %FSO) (3) высокая температурная стабильность (максимально лучше ±0,003 %FSO/°C) (4) простая установка, точность установки на уровне мкм
