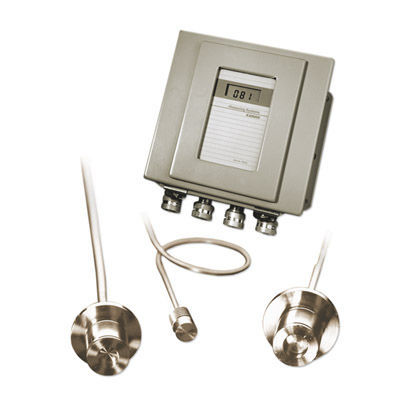

Высокотемпературные датчики перемещений серии HL обеспечивают точное бесконтактное измерение перемещений проводящих поверхностей в неблагоприятных условиях. Методы термокомпенсации, позволяющие сохранить чувствительность и линейность при малых смещениях нуля, делают возможными такие точные измерения при высоких температурах. Датчики ZSY имеют конструкцию из инконеля с лазерной сваркой, что делает их идеальными для применения в различных экстремальных условиях.
В датчиках используется универсальная электроника формирования сигнала семейства ZED82. Предлагаются одноканальные системы в корпусе NEMA ZED82 или настольные/монтируемые в стойку ZED82. В корпусе NEMA размещаются внутренний источник питания, цифровой панельный измеритель и комплект окон. В монтируемом в стойку ZED82 можно использовать до восьми измерительных каналов. (Полное описание и дополнительные характеристики этих электронных устройств см. в листе технических данных ZED82)
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Для применений, требующих высокой точности, высокой надежности и конструктивной целостности.
Рабочая температура от -320°F до +1 000°F (кратковременно +1 200°F).
Вытеснительные системы выдерживают давление до 3500 или 5000 фунтов на кв. дюйм.
Двухкатушечная конструкция датчика эффективно минимизирует радиационное воздействие.
Герметичность и лазерная сварка.
Не подвержены воздействию загрязняющих веществ окружающей среды.
-Область применения -
Типовые применения
Ядерные реакторы
Паровые и газовые турбины
Турбинные и ракетные двигатели
Химические процессы
Исследовательские проекты
Высокотемпературная обработка
-Принцип измерения
Каждый датчик имеет две катушки, расположенные внутри коррозионностойкого корпуса. В процессе работы электромагнитное поле, создаваемое активной катушкой, проникает через переднюю панель датчика и вызывает вихревые токи в проводящей цели, находящейся в зоне действия датчика.
---
