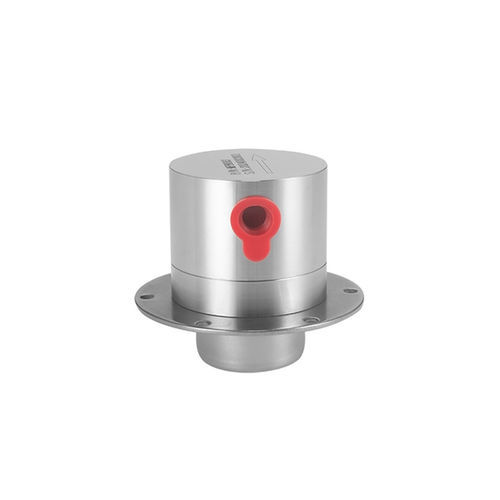

Насос с винтовой зубчатой передачей MPB003

для химических продуктовс магнитным приводомстационарный

Обзор
Принцип магнитного привода микрошестерёнчатого насоса MPB003 обеспечивает полностью герметичную камеру насоса. Отсутствие пульсаций, отсутствие утечек, низкий уровень шума, компактные размеры и длительный срок службы. Разработан для работы в диапазоне расхода 5–300 мл/мин и перепадов давления от 0,5 до 20 бар.

Ключевые особенности

• Без пульсаций, точная подача: шевронные/косозубые шестерни обеспечивают непрерывную и точную подачу жидкости; при управлении серво- или шаговым мотором точность ±0,5 %.
• Высокая всасывающая способность и стабильное давление подачи — подходит для подачи под высоким давлением низковязких жидкостей.
• Без утечек: магнитный привод и статическое кольцевое уплотнение (O-ring) изолируют среду от внешней среды.
• Низкий уровень шума: передача крутящего момента через магнитную муфту исключает механический контакт; зубчатое зацепление снижает трение, удар и вибрации.
• Увеличенный срок службы: прецизионное изготовление и подобранные материалы для длительной эксплуатации.

Материалы и конструкция
Серия MPB003: шестерни из высокопроизводительного инженерного пластика PEEK; варианты корпуса и вала: нержавеющая сталь 304 или 316L; варианты уплотнений: статический O-ring FKM или PTFE. Передача мощности через внутреннюю/внешнюю магнитную муфту обеспечивает безутечную перекачку. Подходит для точного контроля расхода, работы с высокочистыми и чувствительными к загрязнениям жидкостями, такими как микроперенос, дозирование, смазка, распыление, диспенсинг, отбор проб, кодирование, нагнетание, циркуляция, покрытие, окраска и учёт объёма.

Характеристики модели (таблица)
Model | MPB | 003 | B | A | A
Position | 1 | 2 | 3 | 4 | 5
1 - Серия насоса | MPB: Резиновое O-Ring уплотнение
2 - Модель/Рабочий объём | 003: 0,10 мл/об; Максимальный расход: 0,3 LPM
3 - Корпус насоса | A: 304; B: 316L; C: PPS; Возможны другие варианты
4 - Шестерня/Вал | A: шестерня PEEK + вал 316L; B: шестерня PEEK + керамический вал; Возможны другие варианты
5 - Резьба вход/выход | A: G1/8; B: G1/4; C: G3/8; D: G1/2; E: Другие варианты

Технические параметры (таблица)
Model | Рабочий объём (ml/об) | Расход (L/min) | Диапазон вязкости (cps) | Диапазон температур | Перепад давления | Входной фильтр | Входной вакуум | Шум
MPB003 | 0,1 | 0,3 | 0–3000 cps | -40℃ ~ 100℃ | 0–20 Bar | Рекомендуется 400 mesh | -0,85 bar | 4000 RPM < 60 dB
Также доступны модельные ряды (для справки): MPB010 0,28 ml/rev (1,0 L/min), MPB015 0,35 ml/rev (1,5 L/min), MPB030 0,9 ml/rev (3,0 L/min), MPB060 1,41 ml/rev (6,0 L/min), MPB075 1,7 ml/rev (6,0 L/min), MPB100 3,6 ml/rev (10 L/min), MPB150 5,4 ml/rev (15 L/min), MPB200 6,6 ml/rev (20 L/min), MPB350 12 ml/rev (35 L/min), MPB600 15 ml/rev (45 L/min), MPB1000 33 ml/rev (100 L/min).

Применения
Прецизионное микродозирование, дозирование, микроперенос жидкостей, отбор проб, покрытие, диспенсинг, нагнетание, циркуляция, смазка и другие насосные системы, требующие высокой чистоты и точного контроля расхода.

характеристики / технические спецификации

• Model: MPB003
• Рабочий объём: 0,10 мл/об
• Макс. расход: 0,3 L/min (0,3 LPM)
• Серия уплотнений: MPB = Резиновое O-Ring
• Материалы корпуса: A = 304; B = 316L; C = PPS
• Варианты шестерня/вала: A = PEEK шестерня + вал 316L; B = PEEK шестерня + керамический вал
• Варианты резьбы вход/выход: G1/8, G1/4, G3/8, G1/2
• Диапазон вязкости: 0–3000 cps
• Диапазон температур: -40℃ до 100℃
• Перепад давления (макс): 0–20 Bar
• Рекомендуемый входной фильтр: 400 mesh
• Макс. входной вакуум: -0,85 bar
• Шум: < 60 dB при 4000 RPM
• Материалы: PEEK шестерни, корпуса/валы из нержавеющей стали 316L (или 304), статические O-Ring уплотнения (FKM или PTFE)
