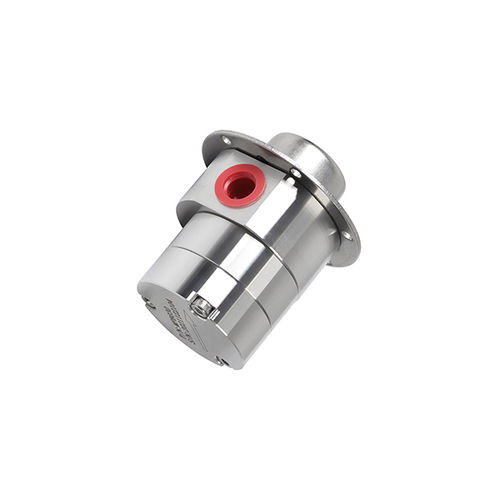

Шестеренчатый насос MPB030

для химических продуктовс магнитным приводомстационарный

Обзор
Микропомпа с магнитным зубчатым приводом MPB030 имеет полностью герметичную камеру насоса за счёт магнитной муфты. Обеспечивает практически безпульсационную, безутечную перекачку жидкостей с низким уровнем шума и компактными размерами. Разработана для задач с расходом примерно 1,5–3 л/мин и перепадом давления 0,5–18 бар.

Ключевые особенности

• Плавная точная подача без пульсаций
  Геликальные зубчатые колёса обеспечивают непрерывную и точную транспортировку среды; при приводе сервомотором или шаговым мотором точность подачи может достигать ±0,5 %.
• Высокая всасывающая способность и стабильное давление
  Обеспечивает высокий и стабильный напор, эффективна при перекачке жидкостей низкой вязкости.
• Работа без утечек
  Магнитный привод и статическое уплотнение O-ring изолируют среду от окружающей среды, предотвращая утечки.
• Низкий уровень шума
  Крутящий момент передаётся через магнитную муфту, геликальные шестерни обеспечивают плавное зацепление, снижая трение, удары и вибрации.
• Длительный срок службы
  Высокоточная обработка и корректный выбор материалов увеличивают ресурс работы.

Материалы и области применения
Серия MPB030 использует шестерни из PEEK, корпус и вал могут быть выполнены из 316L, 304, PPS или других материалов по заказу. Уплотнения: статический O-ring из FKM или PTFE (FKM — лучшая износостойкость и температурная стойкость; PTFE — лучшая химическая стойкость). Передача мощности осуществляется внутренним/внешним магнитным сцеплением для безутечного перекачивания. Типичные применения: прецизионный микро-переклад, дозирование, смазка, распыление, диспенсинг, отбор проб, кодирование, нагнетание, циркуляция, нанесение покрытий, окраска и системы дозирования.

Спецификация модели (таблица)
Model | MPB | 030 | B | A | B
Position | 1 | 2 | 3 | 4 | 5
1 - Серия насоса: MPB: Резиновое O-ring уплотнение
2 - Модель/Объём: 030: 0,90 мл/об; Макс. расход 3 л/мин
3 - Корпус насоса: A: 304; B: 316L; C: PPS; Другие варианты доступны
4 - Шестерня/вал: A: Шестерня PEEK + вал 316L; B: Шестерня PEEK + керамический вал; Другие варианты доступны
5 - Резьба вход/выход: A: G1/8; B: G1/4; C: G3/8; D: G1/2; E: Индивидуальные варианты

Технические параметры (таблица)
Header: Model | Displacement (ml/rev) | Flow (L/min) | Viscosity Range (cps) | Temperature Range | Pressure Difference | Inlet Filter | Inlet Vacuum Level | Noise
MPB003 | 0.1 ml/rev | 0.3 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB010 | 0.28 ml/rev | 1.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB015 | 0.35 ml/rev | 1.5 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB030 | 0.90 ml/rev | 3.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB060 | 1.41 ml/rev | 6.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB075 | 1.7 ml/rev | 6.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB100 | 3.6 ml/rev | 10 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB150 | 5.4 ml/rev | 15 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB200 | 6.6 ml/rev | 20 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB350 | 12 ml/rev | 35 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB600 | 15 ml/rev | 45 L/min | 0-12000 cps | -40°C ~ 100°C | 0-5 Bar | Recommended 400 mesh | -0.85 bar | 2000RPM < 60 dB
MPB1000 | 33 ml/rev | 100 L/min | 0-12000 cps | -40°C ~ 100°C | 0-5 Bar | Recommended 400 mesh | -0.85 bar | 2000RPM < 60 dB

Взрыв-схема - детали (фрагмент)
1 - Внутренний шестигранный винт *3
2 - Передняя крышка
3 - Уплотнительное кольцо 1
4 - Штифт *2
5 - Ведущее зубчатое колесо
6 - Ведомое зубчатое колесо
7 - Камера насоса
8 - Втулка вала *6
9 - Корпус
10 - Уплотнительное кольцо 2
11 - Внутренний магнит
12 - Экранирующий корпус
13 - Монтажная плата
14 - Потайной винт M3*6

Характеристики / технические спецификации

• Коммерческая модель: MPB030
• Объём/оборот: 0,90 мл/об
• Максимальная производительность: до 3,0 л/мин
• Применимый диапазон перепада давления: до 0–20 бар (типично для MPB030)
• Диапазон вязкости: 0–3000 cps
• Диапазон температур: -40°C до 100°C
• Шум: < 60 дБ при номинальных оборотах (4000 RPM для группы MPB030)
• Входной фильтр: рекомендована сетка 400
• Входной вакуум: -0,85 bar
• Материалы корпуса: 304 / 316L / PPS / на заказ
• Опции шестерня/вал: PEEK шестерни с валом 316L или керамическим валом (возможна кастомизация)
• Материалы уплотнений: статический O-ring FKM или PTFE
• Опции резьбы вход/выход: G1/8, G1/4, G3/8, G1/2 или на заказ
• Привод: магнитная муфта (внутренняя/внешняя) для полностью герметичной, безутечнной работы
