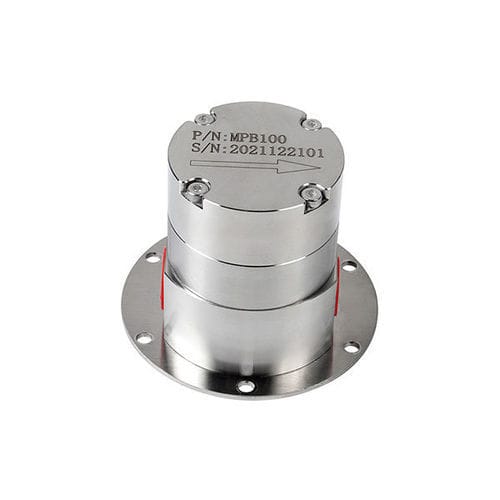

Насос с винтовой зубчатой передачей MPB100

для водыдля химических продуктовдля кислоты

Общее описание
Серия микро магнитно-приводных шестерённых насосов MPB использует магнитную передачу для образования полностью герметичной камеры, обеспечивая перекачку без утечек, с минимальной пульсацией и низким уровнем шума. Модель MPB100 имеет рабочий объём 3,60 мл/об и максимальную производительность 10 л/мин. Варианты материалов и уплотнений позволяют работать с высокочистыми и коррозионными средами.

Особенности

• Точная подача без пульсаций
  Геликоидные шестерни обеспечивают непрерывный, дозированный поток; с сервоприводом или шаговым двигателем точность подачи достигает ±0,5 %.
• Сильная всасывающая способность и стабильное давление
  Обеспечивает высокий и стабильный напор при перекачке; эффективен для низковязких жидкостей при высоком давлении.
• Отсутствие внешних протечек
  Магнитная связь в сочетании со статическим O-образным кольцом (FKM или PTFE) изолирует перекачиваемую среду от внешней среды.
• Низкий уровень шума
  Передача крутящего момента магнитной муфтой исключает механический контакт; геликоидные шестерни снижают трение и вибрацию.
• Длительный срок службы
  Высокоточная обработка и высокопроизводительные материалы увеличивают ресурс.

Описание серии
Микро насосы MPB предназначены для точного контроля расхода и применений, чувствительных к загрязнению. Шестерни выполнены из инженерного пластика PEEK; корпус и валы доступны из нержавеющей стали 316L или 304, в качестве альтернативы возможен PPS. Материалы уплотнений: FKM для износо- и термостойкости, PTFE для химической стойкости. Внутренняя/внешняя магнитная муфта обеспечивает беспротечную передачу мощности.

Типичные применения
Деионированная вода, метанол, раствор мочевины, керосин, присадки, смазочные масла, щёлочи/кислоты, раствор аммиака, кобальтовые растворы, диализат, этиленгликоль, хладагенты, чернила, глицерин, фенольные смолы, отвердители, ароматические эссенции и фторированные жидкости.

Спецификация модели
Model | MPB | 100 | B | A | C
Position | 1 | 2 | 3 | 4 | 5
1 - Серия насоса: MPB (статическая O-образная шайба)
2 - Модель/объём: 100 = 3,60 мл/об; макс. расход 10 л/мин
3 - Корпус насоса: A = 304; B = 316L; C = PPS (доступны другие варианты)
4 - Шестерня/вал: A = шестерня PEEK + вал 316L; B = шестерня PEEK + керамический вал (возможны кастомизации)
5 - Резьбы вход/выход: A = G1/8; B = G1/4; C = G3/8; D = G1/2; E = кастом

Технические параметры
Модель - Объём (мл/об) - Расход (л/мин)
MPB003 - 0,1 мл/об - 0,3 л/мин
MPB010 - 0,28 мл/об - 1,0 л/мин
MPB015 - 0,35 мл/об - 1,5 л/мин
MPB030 - 0,9 мл/об - 3,0 л/мин
MPB060 - 1,41 мл/об - 6,0 л/мин
MPB075 - 1,7 мл/об - 6,0 л/мин
MPB100 - 3,6 мл/об - 10 л/мин
MPB150 - 5,4 мл/об - 15 л/мин
MPB200 - 6,6 мл/об - 20 л/мин
MPB350 - 12 мл/об - 35 л/мин
MPB600 - 15 мл/об - 45 л/мин
MPB1000 - 33 мл/об - 100 л/мин

Общие параметры:
Диапазон вязкости: MPB003–MPB350: 0–3000 cP; MPB600 & MPB1000: 0–12000 cP
Диапазон температур: -40°C до 100°C
Перепад давления: MPB003–MPB350: 0–20 бар; MPB600 & MPB1000: 0–5 бар
Рекомендуемый входной фильтр: 400 mesh
Вакуум на входе: -0,85 бар
Шум: малые модели (высокие обороты) 4000 RPM < 60 дБ; большие модели 2000 RPM < 60 дБ

Взрыв-схема / компоненты

• Внутренний шестигранный винт
• Передняя крышка
• Уплотнительные кольца
• Штифты
• Ведущая шестерня
• Ведомая шестерня
• Корпус насоса
• Втулки вала
• Основной корпус
• Внутренний магнит
• Защитный кожух
• Монтажная плита и крепёж

Технические характеристики

• Модель: MPB100
• Объём: 3,60 мл/об
• Максимальный расход: 10 л/мин
• Материалы корпуса: 304 (A), 316L (B), PPS (C)
• Опции шестерня/вал: PEEK шестерня + 316L вал (A); PEEK шестерня + керамический вал (B); кастомные опции
• Уплотнение: статический O-образный кольцо (FKM или PTFE)
• Резьбы вход/выход: G1/8, G1/4, G3/8, G1/2 и др.
• Вязкость: до 3000 cP (большинство моделей); до 12000 cP (MPB600/MPB1000)
• Температура: -40°C до 100°C
• Давление: до 20 бар (меньшие модели); до 5 бар (модели высокого расхода)
• Рекомендуемый входной фильтр: 400 mesh
• Вакуум на входе: -0,85 бар
• Работа: магнитная муфта, полностью запечатанная камера — отсутствие механического контакта уплотнения вала, предотвращение утечек и загрязнений
