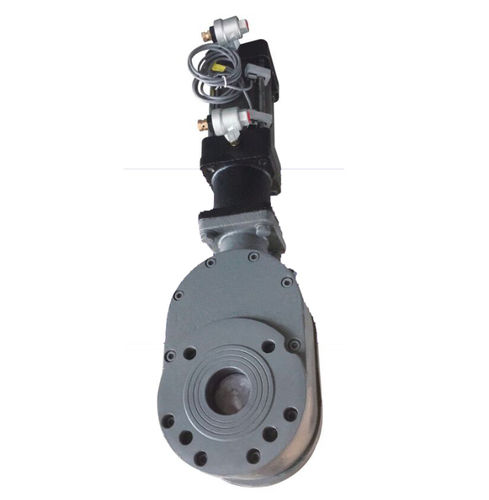

Клапан с гильотинными ножницами HZ644HC series

пневматическийдвойноймалого размера

Тарелка клапана с одной стороны имеет оригинальную конструкцию отверстия, малую пусковую нагрузку и отсутствие явления пробки в камере клапана. С другой стороны, тарелка клапана с одной стороны уплотнена карбидом, который обладает высокой износостойкостью, хорошей герметичностью и длительным сроком службы. Принцип работы Когда воздух поступает из верхнего впускного отверстия, шток цилиндра заставляет тарелку клапана двигаться вниз, и клапан закрывается. Когда воздух поступает из нижнего впускного отверстия, шток цилиндра приводит тарелку клапана в движение вверх, и клапан открывается. Между тарелкой клапана и уплотнительным кольцом установлена пружина, и под действием силы пружины тарелка клапана всегда прижимается к уплотнительному кольцу, что позволяет тарелке клапана перемещаться вертикально вверх и вниз. Это помогает компенсировать тепловое расширение и сжатие частей клапана, преодолевает влияние любого изменения противодавления на уплотнение и предотвращает попадание частиц среды на обе уплотнительные поверхности. В процессе открытия и закрытия тарелка клапана может автоматически вращаться, вызывая шлифование между уплотнительными поверхностями. Из-за эксцентриситета корпуса клапана по отношению к проходу при выгрузке материалов будет возникать вихревой ток. Вихревые потоки материала будут сами очищать камеру клапана. Благодаря всем этим характеристикам клапаны имеют исключительный срок службы и являются надежной гарантией безопасной работы вашей системы. Описание метода составления модели Код типа клапана HZ: "HZ" Представляет собой рециркуляционный шиберный затвор код вида привода 6: "6" означает пневматический 4 Код формы соединения: "4" означает фланцевое соединение 4 Код формы привода: "4" означает параллельный двойной шлюз
