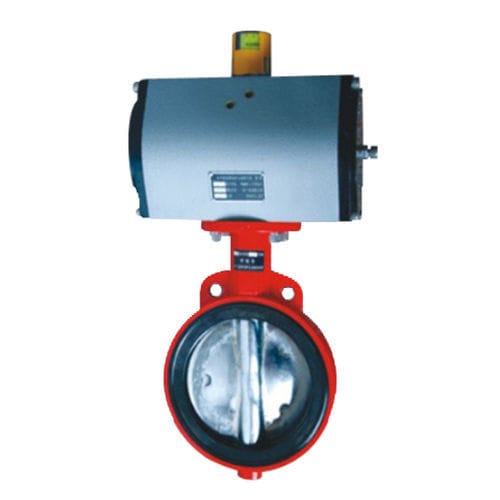

Клапан поворотный затвор D671X

пневматическийдля контролямалого размера

1. Уплотнительная пара клапана изготавливается из специального рецептурного материала, обладающего свойствами термостойкости, коррозионной стойкости и износостойкости. 2. Малогабаритные и портативные, простая конструкция, легко разбираются и собираются, подходят для различных сред, температура не превышает 150 C. 3. Хорошая герметичность. 4. Малый рабочий момент и быстрое открытие. 5. Четкая индикация положения переключателя. 6. Положение и угол установки не ограничены. Ключевые моменты использования и установки 2.поворотные затворы 3 "и 4" работают с головкой 80x90, квадратный выход выходного вала составляет 12x12 мм. поворотные затворы 5 "и 6" работают с головкой 125x90, квадратный выход выходного вала составляет 16x16 мм. поворотные затворы 8" и 10" имеют головку 160x90, квадратное сечение выходного вала - 22x22 мм. 3. Пневматическая головка оснащена входом A и входом B. При всасывании A (G1/4") дроссельная заслонка открывается; при всасывании B (G1/4") дроссельная заслонка закрывается. Всасывающий шланг имеет размер 10x1 мм. 4. Индицируемое положение индикатора положения дроссельной заслонки должно соответствовать фактическому положению (включено или выключено) дроссельной заслонки. 5. Резервное пространство для установки поворотных заслонок соответствует толщине поворотных заслонок. Данные по толщине дисковых затворов приведены на прилагаемом рисунке. 6. Между поверхностью стыка клапана и фланца не должно быть дополнительных мягких прокладок для удаления загрязнений на отверстии трубопровода, чтобы не препятствовать межклапанному переключению
