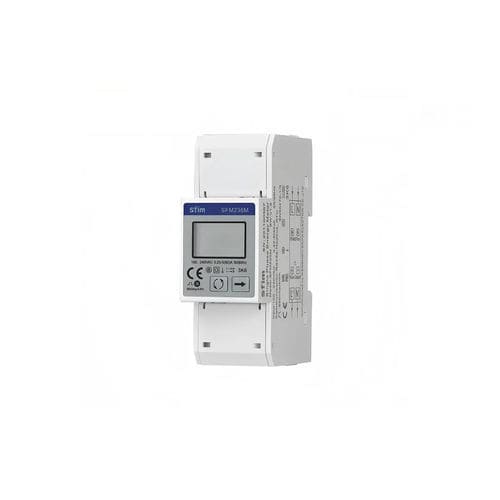

Монофазовый Электрический счетчик электроэнергии SFM236

на DIN-рейкедля домашнего использованиямногофункциональный

Обзор продукта
Однофазный многофункциональный счетчик на DIN-рейку серии SFM236 — компактное высокоточное устройство для мониторинга энергии в системах 1P2W. Подходит для жилых зданий, небольших коммерческих объектов и малых промышленных применений; обеспечивает непрерывные измерения и экспорт данных для контроля электроэнергии и управления энергопотреблением.

Основные измерительные функции

• Напряжение: действующее значение RMS (совместим с 100 V, 120 V, 220 V, 230 V, 240 V)
• Ток: действующее значение RMS (прямое подключение 0,25–5(80) A; поддержка ТТ вторичная 1 A / 5 A)
• Мощность: активная (P), реактивная (Q) и кажущаяся (S)
• Частота: контроль сетевой частоты (50 Hz / 60 Hz)
• Энергия: накопленная энергия импорта/экспорта; поддержка распределенной генерации

Операционная универсальность и интеграция в систему
Счетчик оснащен локальным ЖК-экраном с белой подсветкой для снятия показаний на месте и поддерживает удаленную интеграцию через RS485 (Modbus RTU). Совместим с ПЛК, RTU и системами управления энергией для регистрации данных, анализа трендов и централизованного управления.

Технические параметры
Вход - Напряжение: Un = 100...240 VAC; рабочий диапазон 0,8Un–1,15Un. Ток: прямой 0,25–5(80) A; устойчивость к перегрузке 301 макс на 0,01 с; поддержка ТТ 1 A / 5 A. Частота: 50/60 Hz. Подключение: 16–25 mm². Дисплей: ЖК с белой подсветкой; макс. показание 999999 kWh. Точность: активная энергия Класс 1 / Класс B. Выход - Связь: RS485, Modbus RTU. Импульс: 800 imp/kWh. Потребление: < 2W / 10 VA. Электрическая прочность: AC 4 kV / 1 min; DC-импульс 6 kV (1,2 µs). Климатические условия: температура эксплуатации -25 °C до +55 °C; хранение -40 °C до +70 °C; влажность ≤ 95% без конденсации; высота ≤ 2000 m. Механика/ЭМС: механическая среда M1; электромагнитная среда E2.

Характеристики / технические спецификации

• Модель/серия: SFM236 series
• Номинальное напряжение: 100...240 VAC (0,8Un–1,15Un)
• Номинальный ток: 0,25–5(80) A (прямое); поддержка ТТ вторичная 1 A / 5 A
• Частота: 50/60 Hz
• Дисплей: ЖК с белой подсветкой; макс. показание 999999 kWh
• Связь: RS485, Modbus RTU
• Импульсная постоянная: 800 imp/kWh
• Потребление: < 2W / 10 VA
• Температура эксплуатации: -25 °C до +55 °C; хранение: -40 °C до +70 °C
• Прочность: AC 4 kV/1 min; DC-импульс 6 kV (1,2 µs)
• Подключение: 16–25 mm²
