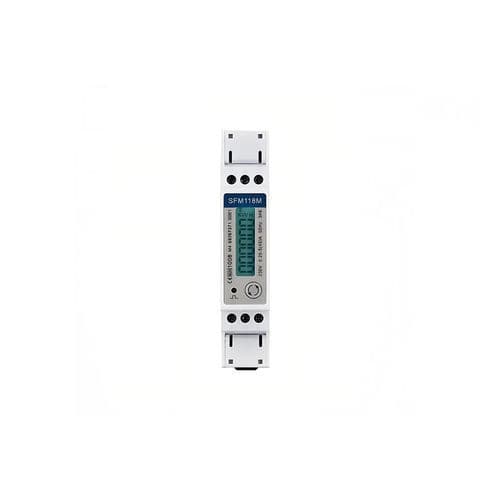

Монофазовый Электрический счетчик электроэнергии SFM118

на DIN-рейкеRS-485многофункциональный

Расширенное техническое описание
Серия SFM118 — однофазный многофункциональный счетчик для DIN-рейки, разработанный для интеграции в 1P2W распределительные сети. Обеспечивает непрерывные высокоточные измерения ключевых электрических параметров для жилых, коммерческих и легкопромышленных объектов. Компактный корпус и интерфейс RS485 (Modbus RTU) упрощают подключение к централизованным системам мониторинга и автоматизации энергопотребления.

Измеряемые параметры

• Действующее значение напряжения (RMS) и тока (RMS)
• Активная мощность, реактивная мощность и кажущаяся мощность
• Частота сети
• Импортируемая (потребляемая) и экспортируемая (возвращаемая) активная/реактивная энергия

Связь и мониторинг
Интерфейс RS485 с протоколом Modbus RTU для подключения к ПЛК, системам управления зданием и программному обеспечению мониторинга энергии. Обеспечивает удалённый сбор данных, анализ нагрузок, статистику потребления и интеграцию в системы автоматизированного энергоменеджмента.

Дисплей и точность
ЖК-дисплей с белой подсветкой. Максимальное показание 99999.9 kWh. Точность по активной энергии: класс 1 / класс B.

Технические параметры

• Модель/серия: SFM118 Series
• Номинальное напряжение (Un): 230 VAC; диапазон напряжения: 176–276 VAC
• Номинальный ток (прямое подключение): 0,25–5(45) A; выдержка короткого перегрузочного тока: 30 Imax в течение 0,01 с
• Частота: 50 Hz
• Сечение подключаемых проводников: 0,5–10 mm²
• Дисплей: ЖК с белой подсветкой; макс. показание 99999.9 kWh
• Точность по активной энергии: класс 1 / класс B
• Связь: RS485, Modbus RTU
• Пульсовая константа: 1000 imp/kWh
• Потребляемая мощность: < 2 W / 25 VA
• Переменное испытательное напряжение: 4 kV / 1 min
• Импульс постоянного тока: 6 kV (1,2 µs)
• Температура эксплуатации: -25 °C до +55 °C
• Температура хранения: -40 °C до +70 °C
• Влажность: ≤ 95% (без конденсации)
• Высота над уровнем моря: ≤ 2000 m
• Механическая среда: M1
• Электромагнитная среда: E2
