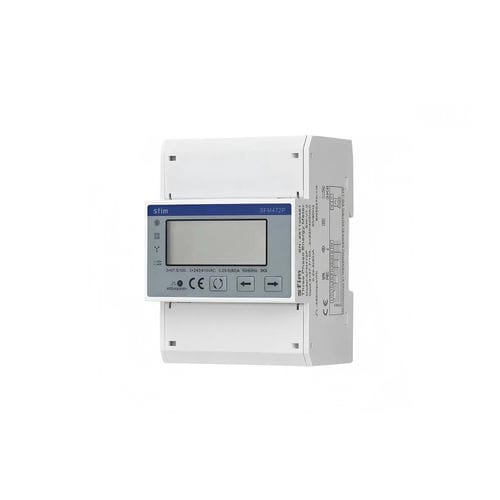

Трехфазовый Электрический счетчик электроэнергии SFM472

на DIN-рейкемногофункциональный

Обзор продукта
Серия трехфазных многофункциональных счётчиков SFM472 для монтажа на DIN-рейку предназначена для систем питания трифазного четырёхпроводного типа (3P4W). Предназначено для коммерческих, промышленных и коммунальных применений, обеспечивает точные измерения в реальном времени и интеграцию в системы управления и мониторинга энергопотребления.

Основные измерительные возможности

• Напряжение: действующее значение линия-линия (L1-L2, L1-L3, L2-L3) и линия-ноль (L1-N, L2-N, L3-N)
• Ток: измерение действующего тока по каждой фазе
• Мощность: активная, реактивная и кажущаяся мощность (по фазам и суммарно)
• Частота: частота сети (50/60 Гц)
• Энергия: импорт (потреблённая) и экспорт (возвращённая) активная и реактивная энергия с накопительным учётом

Интеграция в систему и гибкость применения
Счётчик поддерживает локальный вывод на встроенный ЖК-дисплей и централизованную интеграцию через RS485 с протоколом Modbus RTU. Подходит для подключения к ПЛК, РТУ, системам SCADA и хост-компьютерам для дистанционного сбора данных, анализа нагрузки, энергетических аудитов и автоматизированного управления энергией.

Технические параметры
Вход - Напряжение: Напряжение (Un): 3*57.7/100…240/415 VAC
Вход - Диапазон напряжения: 0.8Un - 1.15Un
Вход - Ток: прямое подключение: 0.25-5(80) A; выдерживает перегрузку: 30 Imax в течение 0,01 s
Частота: 50 / 60 Hz
Монтаж: сечение подключения: 16–25 mm2
Дисплей: ЖК с белой подсветкой; макс. показание: 999999 kWh
Точность: активная энергия: класс 1, класс B
Выход - Связь: интерфейс: RS485; протокол: Modbus RTU
Импульс: постоянная импульса: 800 имп/кВт·ч
Потребляемая мощность: < 2 W / 10 VA
Выдерживаемое напряжение - переменное: 4 kV / 1 min
Выдерживаемый импульс - постоянный: 6 kV - 1.2 µs
Климатические условия - Рабочая температура: -25 °C ~ +55 °C; Температура хранения: -40 °C ~ +70 °C
Влажность: ≤ 95% без конденсации, отсутствие коррозионных газов
Высота над уровнем моря: ≤ 2000 m
Механические условия: M1
Электромагнитная среда: E2

Характеристики / Технические спецификации

• Модель/Серия: SFM472 Series
• Применение: мониторинг трифазной четырёхпроводной сети (3P4W)
• Номинальное напряжение: 3*57.7/100…240/415 VAC; рабочий диапазон 0.8Un - 1.15Un
• Номинальный ток: прямой 0.25-5(80) A; выдерживает перегрузку 30 Imax в течение 0,01 s
• Частота: 50/60 Hz
• Дисплей: ЖК с белой подсветкой, макс. показание 999999 kWh
• Точность энергии: активная энергия Класс 1 / Класс B
• Связь: RS485, Modbus RTU
• Постоянная импульса: 800 имп/кВт·ч
• Потребление: < 2 W / 10 VA
• Электрическая прочность: AC 4 kV/1 min; DC импульс 6 kV (1.2 µs)
• Рабочая температура: -25 °C до +55 °C; Хранение: -40 °C до +70 °C
• Влажность: ≤ 95% без конденсации
• Высотная характеристика: ≤ 2000 m
• Механическая / электромагнитная среда: M1 / E2
