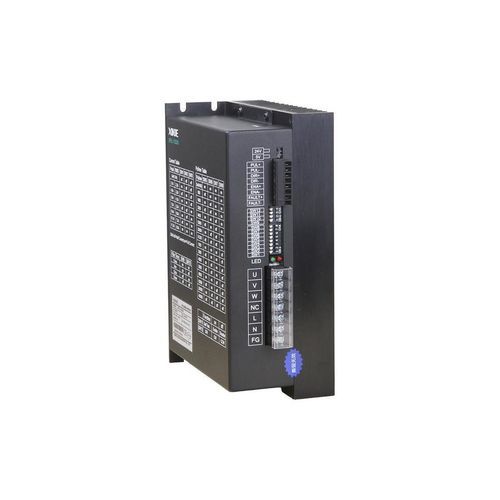

Шаговое управление двигателем DP3L

Обзор продукта
Серия DP3L — это высоковольтный импульсный драйвер шагового двигателя с открытым контуром, рассчитанный на питание 200–240 VAC. Встроенный обновлённый алгоритм управления обеспечивает увеличение крутящего момента и скорости примерно на 10–30 % на средних и высоких оборотах по сравнению с предыдущей моделью. Входы «импульс» и «направление» поддерживают уровни 5 V и 24 V.

Ключевые особенности

• Обновлённый алгоритм управления: +10–30 % крутящего момента на средних/высоких скоростях по сравнению с предыдущей моделью.
• Улучшенные характеристики двигателя и снижение роста температуры.
• 3‑значная настройка для выбора 8 уровней тока.
• 4‑значная настройка для выбора 16 уровней микрошагов (subdivision).
• Функция автоматической подстройки при включении (power‑on self‑tuning).
• Опциональное автоматическое снижение тока вдвое при простое для уменьшения нагрева и потребления.
• Частота отклика на импульсы до 200 kHz.
• Защитные функции: защита от перегрузки по току, от перенапряжения и от короткого замыкания.
• Внешний аварийный выход: макс. выходной ток 50 mA, допускаемое напряжение 24 VDC.

Типичные области применения

• Режущие установки
• Упаковочные машины для одежды
• Оборудование для изготовления нетканых мешков
• Машины по производству перчаток

Технические характеристики

• Питание: 200–240 VAC
• Режим управления: импульсный тип, открытый контур, с обновлённым алгоритмом управления
• Улучшение крутящего момента/скорости: +10–30 % на средних и высоких скоростях по сравнению с предыдущей моделью
• Входы импульс & направление: поддерживают 5 V и 24 V
• Частота отклика на импульсы: до 200 kHz
• Настройка тока: 3‑значная (8 уровней тока)
• Настройка деления: 4‑значная (16 уровней деления)
• Автоматические функции: автоматическая подстройка при включении; опциональное автоматическое снижение тока вдвое при простое
• Защиты: перегрузка по току, перенапряжение, короткое замыкание
• Внешний аварийный выход: макс. 50 mA, допускаемое напряжение 24 VDC
