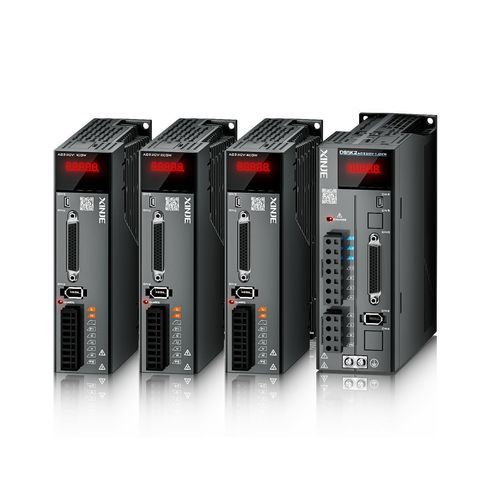

Сервовариатор AC DS5K2 series

аналоговыйRS-485200-240В

Обзор
Полоса пропускания петли скорости 3 кГц обеспечивает высокую динамическую реакцию и повышает эффективность производства. Современные алгоритмы управления оптимизируют работу для приложений быстрого позиционирования.

Высокая динамическая реакция — быстрое и гибкое позиционирование
Полоса 3 кГц обеспечивает быстрое и точное позиционирование, увеличивая пропускную способность в системах высокой скорости. Алгоритмы управления снижaют время установления.

Эффективная настройка и подавление резонанса

• Алгоритм подавления резонанса сокращает время настройки и устраняет механический резонанс, обеспечивая плавное и точное следование траектории.
• Автоматическая проверка резонансной частоты упрощает пусконаладку и обслуживание.
• Точность распознавания частоты вибрации повышена приблизительно на 50 %.
• Время анализа резонансной частоты сокращено приблизительно на 50 %.

Подавление механических конечных вибраций и шума
Современные алгоритмы управления уменьшают вибрации и шум в механических конечных положениях, эффективно справляясь с консольными конструкциями, сокращая время установления и повышая точность изделий.

Динамическое торможение
При отключении питания или при срабатывании аварии во время работы двигателя сервопривод отключает выход и коротит трехфазную цепь двигателя, чтобы быстро остановить двигатель и защитить персонал и оборудование.

Множественные функции защиты

• Поддерживает защиты, такие как защита от замыкания на землю и защита от перегрузки по току.
• Разработано с низкой вероятностью отказа для повышения надежности работы.

Совместимость с интегрированными двигателями с повышенной защитой
Совместим с сериями интегрированных двигателей высокой защиты MS6-B3 / MS6G одно- и многовитковыми. Снижает колебания скорости и крутящего момента для обеспечения плавной работы оборудования с управлением крутящим моментом. Поддерживает высокоточнные энкодеры (магнитный 19-битный, оптический 23-битный) для улучшения подавления вибраций на низких скоростях и уменьшения пульсаций скорости.

Широкий набор функций
Серия DS5K2 включает функции дальнего привода, выход с частотным делением, аналоговые интерфейсы и связь RS485 для различных приложений.

Ключевые преимущества продукта

• Эффективная настройка для устранения механического резонанса и сглаживания слежения.
• Динамическое торможение для быстрого и безопасного остановки при отключении питания или аварии.
• Множественные встроенные защиты для более безопасной эксплуатации.

Технические характеристики

• Семейство моделей: DS5K2
• Полоса пропускания петли скорости: 3 кГц
• Высокая динамическая реакция для быстрого позиционирования
• Алгоритм подавления резонанса с автоматической проверкой частоты
• Точность распознавания частоты вибрации улучшена ~50%
• Время анализа резонансной частоты сокращено ~50%
• Подавление механической конечной вибрации и шума
• Динамическое торможение (короткое замыкание трехфазной цепи двигателя при неисправности/отключении питания)
• Функции защиты: защита от замыкания на землю, защита от перегрузки по току и т.д.
• Совместимые двигатели: серии MS6-B3 / MS6G интегрированные двигатели
• Поддержка энкодеров: 19-битный магнитный энкодер, 23-битный оптический энкодер
• Интерфейсы связи и управления: аналоговый, RS485, дальний привод, выход с частотным делением
