Сервовариатор AC DS5P series

многоосныйEthernetс интерфейсом Ethernet

Обзор продукта
Серводрайвер DS5P PROFINET — первый серводрайвер Xinje с поддержкой шины PROFINET. Обеспечивает точное позиционирование, короткие циклы синхронизации, гибкую проводку на месте и упрощенное обслуживание для многососевых высокоскоростных автоматизированных систем. Типичные отрасли: электроника 3C, литиевые батареи, автомобилестроение, логистика, фотогальваника и фасовка.

Ключевые особенности

• Соответствует отраслевому стандарту PROFIdrive для высокой совместимости и взаимодействия.
• Поддерживает PROFINET V2.3 и профили PROFIdrive AC1, AC3, AC4.
• Поддержка режимов реального времени RT и IRT; цикл RT до 4 мс; период IRT до 1 мс.
• Минимальный период синхронизации 250 μs с джиттером синхронизации < 1 μs для точной многососевой синхронизации.
• Двойные 100 Мбит/с полно-дуплексные Ethernet-порты; оба порта могут быть настроены как IN/OUT для гибкой проводки и топологий (линейная, звезда, дерево, кольцо).
• Передача пользовательских/процессных и диагностических данных в реальном времени по одному кабелю для быстрой интеграции с системами управления.
• Поддерживает распространенные протоколы и методы связи (PTI, Profinet, Modbus RTU).

Другая информация на странице

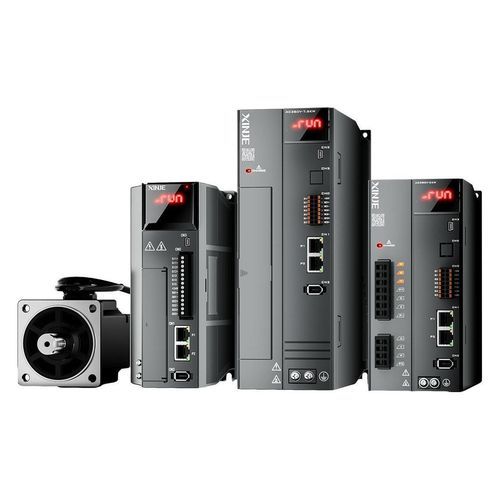

• На странице доступны изображения продукта и галерея иллюстраций.
• Связанные документы и загрузки (ПО, каталоги, файлы конфигурации и сертификаты) доступны в разделе «Связанные документы».

Характеристики / технические спецификации

• Коммерческое наименование: DS5P PROFINET servo driver (серия DS5P).
• Версия PROFINET: V2.3.
• Поддержка PROFIdrive: AC1, AC3, AC4.
• Режимы реального времени: поддерживаются RT и IRT.
• Цикл RT-канала: до 4 мс.
• Период цикла IRT: до 1 мс.
• Ethernet: двойные 100 Мбит/с полно-дуплексные порты (оба могут быть IN/OUT).
• Поддерживаемые топологии: линейная, звезда, дерево, кольцо.
• Минимальный период синхронизации: 250 μs.
• Джиттер синхронизации: < 1 μs.
• Поддерживаемые методы/протоколы связи: PTI, Profinet, Modbus RTU.
• Типичные отрасли применения: 3C электроника, литиевые батареи, автомобилестроение, логистика, фотогальваника, фасовка.
• Связанные опциональные характеристики мотора/движения: доступен мотор с высокой степенью защиты B3; опциональные абсолютные энкодеры 17-bit и 23-bit; стандартный маслозапечатанный торец вала; защита мотора до IP67.
