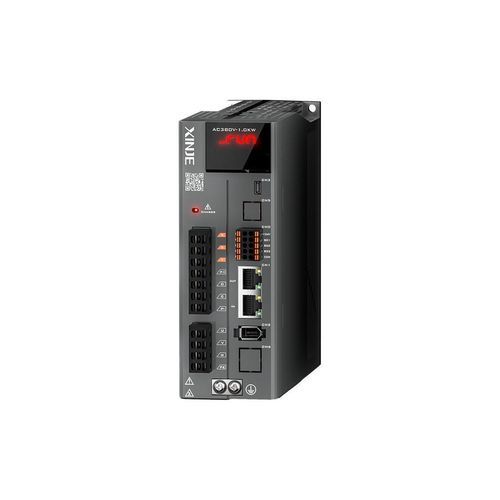

Сервовариатор AC DS5C1 series

EtherCATEthernetс интерфейсом Ethernet

Обзор продукта
Используя технологию шины EtherCAT, сервопривод DS5C1 обеспечивает коммуникацию узла с задержкой менее миллисекунды (цикл связи < 1 ms для до 32 осей), две функции высокоскоростного пробирования и распределённые часы для точной синхронизации. Стандартный интерфейс RJ45 и европейские съёмные клеммы упрощают монтаж и прокладку кабелей.

Ключевые характеристики

• Компактная конструкция: новая наружная конструкция уменьшает размер примерно на 41 % по сравнению с предыдущим поколением.
• Сеточная отладка: поддержка сетевой отладки с верхнего уровня с загрузкой параметров в один шаг для настройки нескольких сервоприводов.
• Съёмная проводка: европейские съёмные клеммы для быстрой соединения и сокращения времени прокладки.
• Динамическое торможение: стандартно для моделей 1 kW–3 kW.
• Совместимость с двигателями: совместим с двигателями серий MS5/MS6; поддержка магнитных энкодеров 17 бит и оптических энкодеров 23 бит.
• Стандартный интерфейс RJ45 для эффективной прокладки кабеля и удобства установки.

Дополнительная информация
DS5C1 интегрирует функции высокоскоростного пробирования и синхронизацию через распределённые часы для поддержки эффективных многовинтовых EtherCAT-приложений, а также упрощает запуск за счёт сетевой отладки и централизованной конфигурации параметров.

Технические характеристики

• Связь: технология шины EtherCAT; цикл связи < 1 ms (32 оси).
• Синхронизация: распределённые часы для точной синхронизации.
• Интерфейсы: стандартный интерфейс связи RJ45; европейские съёмные клеммы.
• Отладка: поддержка сетевой отладки с верхнего уровня с загрузкой/конфигурацией параметров в один шаг.
• Физический размер: новая конструкция, размер уменьшен примерно на 41 % по сравнению с предыдущим поколением.
• Динамическое торможение: стандарт для серии DS5C1 1 kW–3 kW.
• Совместимость с двигателями: совместим с двигателями серий MS5/MS6.
• Поддержка энкодеров: магнитный энкодер 17 бит; оптический энкодер 23 бит.
• Функции пробирования: две высокоскоростные функции пробирования.
