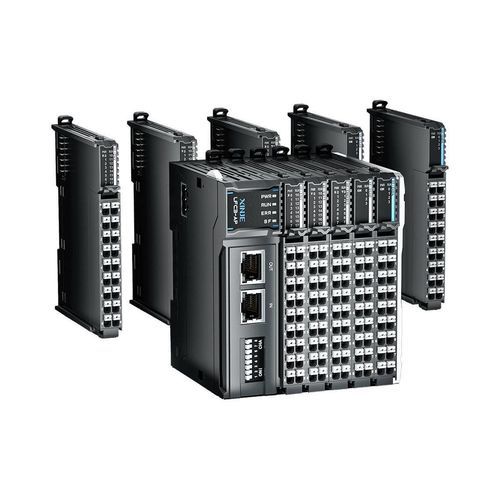

Аналоговый модуль входа/выхода XF-E2COM24

ProfiNetEtherCATмногоканальный

Обзор продукта
С разнообразием типов модулей, сверхтонкой конструкцией blade толщиной 12 мм (1U) и проверенной надежностью, блейд I/O‑модуль серии XF обеспечивает стабильные соединения, низкую задержку и работу в реальном времени, упрощённый монтаж и удобное обслуживание. Может использоваться как локальный блок расширения справа при установке на базовое устройство серии XF или подключаться через коммуникационный куплер серии LF для работы как удалённый I/O. Поддерживает до 32 модулей на корпус/куплер.

Повышенная скорость отклика для прецизионного управления

• Высокоскоростная шина backplane 200M для надёжной передачи данных на высокой скорости.
• Аналоговое разрешение 16 бит, максимальная погрешность 0,2%, время преобразования одного канала 60 µs для точного управления.
• Цифровой отклик на уровне микросекунд для своевременного измерения возбуждающих сигналов.
• Циклы передачи данных выполняются в микросекундах, что удовлетворяет требованиям высокоскоростного и точного управления.

Ультратонкий корпус

• Конструкция типа blade с толщиной модуля 12 мм (1U).
• По сравнению с модулями серии XL экономит примерно 50% монтажного пространства.

Широкий выбор типов модулей

• Корпус и куплер могут подключать до 32 модулей расширения.
• Доступные типы I/O‑модулей: цифровые, аналоговые, температурные, коммуникационные, процессные, импульсные и др.

Высокая надёжность

• Clip‑on высокоскоростной разъём для backplane‑связи обеспечивает более стабильные соединения, повышая общую надёжность и качество реального времени связи.

Монтаж без инструментов, упрощённая проводка

• Используются клеммы PUSH IN для более быстрого и безинструментального подключения проводов.

Съёмный клеммный блок

• Съёмный клеммный блок позволяет заменять модули одинаковой модели без отключения проводки, экономя время на обслуживание.

Технические характеристики

• Высокоскоростная шина backplane: 200M
• Аналоговое разрешение: 16 bit
• Максимальная аналоговая погрешность: 0,2%
• Скорость преобразования одного канала: 60 µs
• Цифровой отклик в микросекундах и циклы передачи данных в микросекундах
• Толщина модуля: 12 мм (1U)
• Поддерживает до 32 модулей расширения на корпус/куплер
• Типы I/O‑моделей: цифровые, аналоговые, температурные, коммуникационные, процессные, импульсные
• Подключение: clip‑on высокоскоростной разъём для backplane‑связи
• Проводка: клеммы PUSH IN (без инструментов)
• Обслуживание: съёмный клеммный блок для hot‑swap модулей одинаковой модели
