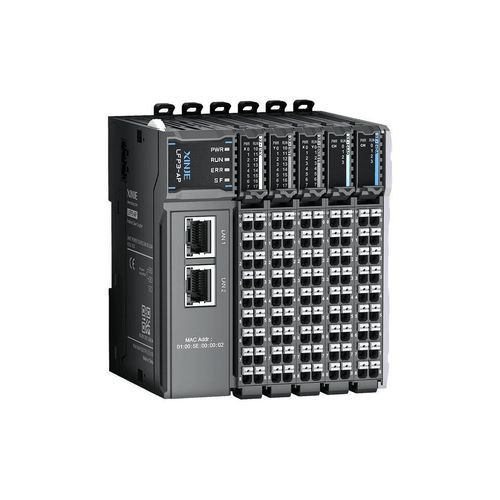

Соединитель Ethernet LF series

EtherCATProfiNetдля шины

Обзор
Распределённая система I/O серии LF состоит из коммутационного куплера серии LF и модулей серии XF. Высокоскоростная шина бэкплейна между куплером и модулями обеспечивает отклик на уровне микросекунд, что делает систему пригодной для задач высокоскоростного и высокоточного управления и сбора данных. Модульная архитектура позволяет создавать комбинированные конфигурации для различных требований заказчиков.

Особенности продукта

• Высокая производительность в реальном времени при компактной конструкции.
• Высокоскоростная шина бэкплейна между куплером и модулями для отклика на уровне микросекунд.
• Поддержка различных комбинаций модулей для решения разнообразных прикладных задач.

Модели и ключевые возможности
LFC3-AP — EtherCAT distributed I/O

• Компактная конструкция, экономия монтажного пространства.
• Поддержка точного управления с минимальной DC-синхронизацией 250 µs.
• Сетевой порт поддерживает каскадирование нескольких узлов и поэтапное обновление прошивки.
• Аппаратная установка статического номера станции для быстрой настройки.
• Микросекундный отклик за счёт высокоскоростной шины бэкплейна.
• Несколько методов диагностики для быстрой локализации и анализа неисправностей.
• Поддержка до 32 модулей.

LFP3-AP — PROFINET distributed I/O

• Поддерживает режимы передачи RT и IRT.
• Поддерживает резервирование MRP и MRPD для соответствующих сценариев.
• Соответствует требованиям точного управления с минимальным периодом синхронизации 1 ms.
• Несколько методов диагностики для быстрой обработки неисправностей.
• Совместим с Siemens и TIA Portal.
• Поддерживает обновление прошивки через сетевой порт.
• Поддержка до 32 модулей.

LFM3-AP — Modbus TCP distributed I/O

• Модульная конструкция в стиле blade обеспечивает разнообразные комбинации.
• Аппаратная настройка IP-адреса для удобной конфигурации.
• Высокоскоростная шина бэкплейна с микросекундным откликом.
• Несколько методов диагностики для быстрой локализации и анализа неисправностей.
• Поддержка обновления прошивки через сетевой порт.
• Поддержка до 32 модулей.

LFI3-AP — EtherNet/IP distributed I/O

• Компактная конструкция для оптимизации монтажного пространства.
• Работа на основе неявной (implicit) коммуникации для простой интеграции.
• Поддержка аппаратного назначения IP-адреса для удобной настройки.
• Высокоскоростная шина бэкплейна с микросекундным откликом.
• Несколько методов диагностики для оперативного анализа неисправностей.
• Поддержка обновления прошивки через сетевой порт.
• Поддержка до 32 модулей.

Сопутствующие продукты

• Коммуникационный куплер серии L (связанная серия)

Технические характеристики

• Серия: Коммуникационный куплер серии LF
• Шина бэкплейна: Высокоскоростная шина бэкплейна между куплером и модулями
• Макс. поддерживаемых модулей: До 32 модулей (зависит от модели)
• EtherCAT (LFC3-AP) минимальная DC-синхронизация: 250 µs
• PROFINET (LFP3-AP) минимальный период синхронизации: 1 ms; поддерживает RT и IRT
• Резервирование: PROFINET поддерживает MRP и MRPD
• Сетевые функции: Каскадирование узлов, обновление прошивки через сетевой порт (зависит от модели)
• Конфигурация: Аппаратная установка статического номера станции / аппаратная настройка IP-адреса (зависит от модели)
• Диагностика: Несколько методов диагностики для быстрой локализации и анализа неисправностей
• Совместимость: LFP3-AP совместим с Siemens и TIA Portal
