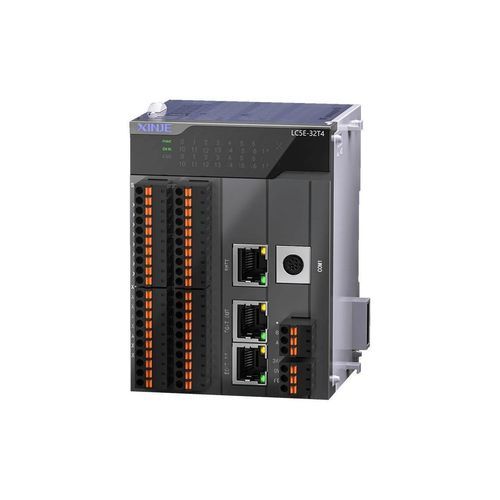

Контроллер полевой шины LC5E-32T4

Обзор
Серия LC5E совместима со всеми функциями XL5E и работает как EtherCAT-слейв для взаимодействия с мастер-станцией. Поддерживается Ethernet, шина EtherCAT, модули расширения справа и модуль ED слева. Высокоскоростная связь и гибкая конфигурация/расширение обеспечивают поддержку разнообразных сценариев применения и повышают эффективность системы.

Бесшовная синхронизация — гибко и надёжно
Синхронизированная связь на базе EtherCAT и модульное расширение позволяют координировать управление распределёнными устройствами, повышая точность времени и детерминированность системы.

Высокая скорость и стабильная передача данных
Обмен данными между мастером и слейвом осуществляется по шине EtherCAT, поддерживая максимальный размер PDO вход/выход 1280 байт. Это ускоряет отклик системы и повышает точность управления при интеграции, сборе и обработке данных.

Упрощённая настройка и взаимодействие данных
Конфигурация через интерфейс обеспечивает быструю передачу данных между мастером и слейвом без сложного программирования инструкций. Интерфейс отображения I/O мастера считывает адреса, настроенные слейвом, и наглядно показывает соответствие адресов мастер/слейв.

Распределённое управление для снижения нагрузки на мастер
PLC слейв может собирать данные распределённой системы (температура, давление, расход и т.д.) и передавать их PLC мастера или верхней системе для обработки, распределяя задачи управления и снижая нагрузку CPU мастера.

Единая сеть — гибко и совместимо
Стандартный Ethernet-порт RJ45 обеспечивает высокоскоростную связь. Поддерживаемые протоколы: Modbus-TCP, Modbus-RTU/ASCII, TCP/IP. Последовательная связь: 1 × RS232 и 1 × RS485. Гибкие топологии: линейная и звездообразная проводка.

Локальные возможности расширения
LC5E-32T4 поддерживает расширение до 16 правых модулей расширения и 1 левого ED-модуля, охватывая I/O, аналоговые, температурные, весовые и другие типы модулей для удовлетворения многомерных задач управления.

Базовые функции

• 4 канала высокоскоростного счёта @ 50 kHz / 80 kHz
• 4-осевой синхронный высокоскоростной позиционирование @ 100 kHz
• Максимальная поддержка I/O: 542 точки
• Память программы: 1 МБ
• Поддержка онлайн-загрузки
• Языки программирования: LD и C
• Скорость обработки базовых инструкций: 0,01–0,03 μs
• Эффективная отладка и повышенная стабильность системы
• Вставные клеммы для быстрой проводки и обслуживания
• Узкий корпус, подходящий для установки в ограниченном пространстве

Технические характеристики

• Серия: LC5E series EtherCAT slave controller
• Поддержка EtherCAT с макс. размером PDO: 1280 байт
• Ethernet: стандартный RJ45
• Поддерживаемые протоколы: Modbus-TCP, Modbus-RTU/ASCII, TCP/IP
• Последовательные порты: 1 × RS232, 1 × RS485
• Локальное расширение: до 16 правых модулей расширения + 1 левый ED-модуль (I/O, аналог, температура, взвешивание и т.д.)
• Макс. I/O точки: 542
• Память программы: 1 МБ
• Высокоскоростной счёт: 4 канала @ 50 kHz / 80 kHz
• Высокоскоростное позиционирование: 4 оси @ 100 kHz синхронно
• Скорость обработки инструкций: 0,01–0,03 μs
• Языки программирования: LD и C
