Модуль расширения для полевой шины XL series

входа/выходаCANopenаналоговый

Обзор продукта
Левый расширительный модуль ED серии XL обеспечивает левостороннее расширение для базовых блоков XL, добавляя функции, такие как преобразование D/A и A/D, измерение температуры и последовательные интерфейсы (RS232/RS485). Слева к базовому блоку можно подключить до одного ED‑модуля. Примечание: серия XLH поддерживает только модули NES; ED‑модули не поддерживаются в серии XL1.

Ключевые преимущества

• Широкий выбор типов модулей для различных задач ввода/вывода и связи
• Компактный форм‑фактор для экономии монтажного пространства
• Поддержка последовательных и полевых шин, включая RS232/RS485 и CANopen (до 1 Мбит/с)

Особенности продукта

• Совместимость: Разработан для базовых модулей серии XL; расширение слева с возможностью установки до одного ED‑модуля.
• Типы модулей: Цифровые I/O, Аналоговые (D/A, A/D), модули измерения температуры, коммуникационные модули RS232/RS485, модуль CANopen.
• Коммуникационные ED‑модули:
  • XL-NES-ED: расширение для последовательных портов RS232 или RS485.

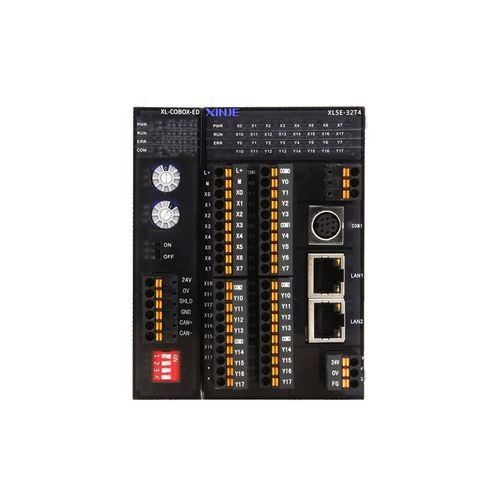

  • XL-COBOX-ED: коммуникационный модуль CANopen, поддерживает до 1 Мбит/с.

Технические характеристики

• Серия: Серия XL (левый расширительный ED‑модуль)
• Позиции расширения: До одного ED‑модуля слева от базового блока
• Поддерживаемые типы модулей: Цифровые I/O, Аналоговые (D/A, A/D), измерение температуры, связь RS232/RS485, CANopen
• Конкретные коммуникационные модули: XL-NES-ED (расширение RS232/RS485), XL-COBOX-ED (CANopen до 1 Мбит/с)
• Примечания по совместимости: Серия XLH поддерживает только модули NES; серия XL1 не поддерживает ED‑модули
