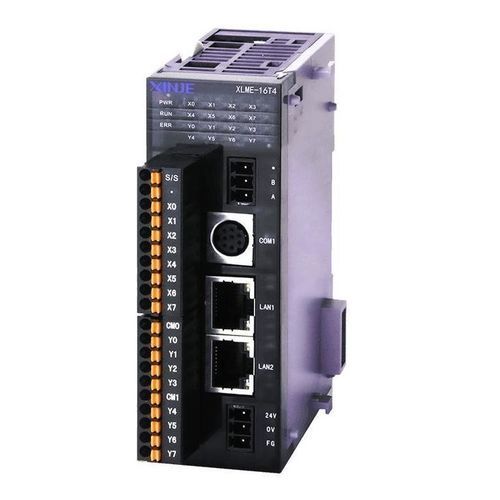

Программируемая автоматическая система в сети Ethernet XLME series

в формате картысо встроенным E/Sс раздвижной платой входа/выхода

Обзор
Серия XLME — Ethernet‑контроллер для motion‑приложений, предназначенный для промышленной автоматизации с высокоскоростной обработкой и многоканальными импульсными выходами. По сравнению с серией XDM обеспечивает более быстрое выполнение команд и больший объем внутренних ресурсов, поддерживает правые и левые модули расширения для масштабирования I/O и архитектур движения.

Ключевые особенности

• Емкость программы: 1 MB
• Скорость обработки: базовая команда 0,01–0,03 µs (≈2–3× серия XDM)
• Макс. I/O: до 576 точек
• Поддержка последовательного управления I/O
• Поддержка правых и левых модулей расширения для масштабируемости

Управление движением

• Линейная и дуговая интерполяция для координации многососевых систем
• Функция follow‑up для кулачковых и профильных задач
• До 4–10 каналов импульсных выходов 100 kHz
• Высокоскоростной подсчет: 4–10 каналов (макс. 80 kHz для однофазного; макс. 50 kHz для AB‑фазы)

Коммуникации

• Последовательные порты RS232, RS485
• 2 × RJ45 порта для Ethernet
• Поддержка Ethernet‑коммуникаций и полевой шины X‑NET

Типичные применения

• Многососевые motion‑системы (упаковка, индексирование CNC, маркировка)
• Автоматизированные линии сборки и обработки, требующие точного импульсного синхроиминга
• Машиностроение при необходимости масштабируемых I/O и подключения к полевым шинам

Технические характеристики

• Название серии: XLME series
• Емкость программы: 1 MB
• Скорость обработки: прибл. 2–3× серия XDM (базовая команда 0,01–0,03 µs)
• Внутреннее пространство ресурсов: 1M
• Макс. I/O: 576 точек
• Поддержка последовательного управления I/O
• Функции движения: линейная интерполяция, дуговая интерполяция, функция follow‑up
• Высокоскоростные выходы: 4–10 каналов 100 kHz
• Высокоскоростной подсчет: 4–10 каналов (макс. 80 kHz однофазно; макс. 50 kHz AB‑фаза)
• Порты связи: RS232, RS485, 2 × RJ45
• Поддержка Ethernet‑коммуникаций и полевой шины X‑NET
• Поддерживает правые и левые модули расширения
• Поддерживает до 10 каналов импульсных выходов
