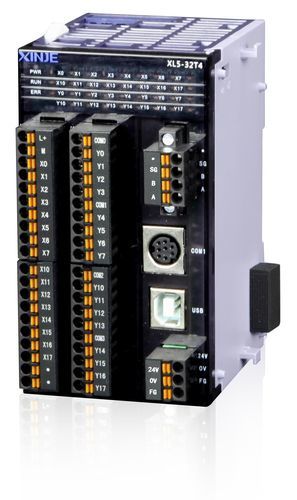

Программируемая автоматическая система усовершенствованный XL5 series

в формате картысо встроенным E/Sс импульсным выходом

Обзор
Карточный форм-фактор, отвечающий разнообразным требованиям промышленного управления. Помимо стандартных функций PLC серия XL5 обеспечивает более высокую скорость обработки (примерно в 15 раз быстрее серии XC), расширенное внутреннее пространство ресурсов, высокоскоростные импульсные выходы и гибкие варианты расширения с правыми расширительными модулями и левыми ED-модулями.

Особенности продукта

• Базовые функции и конфигурация: Объем программы 512 KB; время выполнения базовой инструкции 0,02–0,05 μs; макс. I/O 576 точек; последовательное управление I/O.
• Высокоскоростные входы и выходы: 2–10 каналов 100 kHz импульсных выходов (в зависимости от модели); 3–4 канала высокоскоростного счёта (до 80 kHz для однофазного, до 50 kHz для AB-фазы).
• Коммуникации: RS232, RS485; полевой шина X-NET; USB-порт для высокоскоростной загрузки (до 12 Mbps).

Технические характеристики

• Объем программы: 512 KB
• Базовая инструкция: 0,02–0,05 μs
• Скорость обработки: ≈15× серии XC
• Внутреннее пространство ресурсов: расширено
• Макс. I/O: 576 точек
• Последовательное управление I/O
• Высокоскоростной импульсный выход: 2–4 канала (в документе также указано 2–10 CH 100 kHz)
• Высокоскоростной счёт: 3–4 канала (макс. 80 kHz однофазный, макс. 50 kHz AB-фаза)
• Коммуникации: RS232, RS485, X-NET полевой шина
• USB: высокоскоростная загрузка (макс. 12 Mbps)
• Расширение: поддерживает правый модуль расширения и левый ED-модуль
