Тестер магнитное поле DX-2012F

для двигателядля аэронавтикидля НИОКР

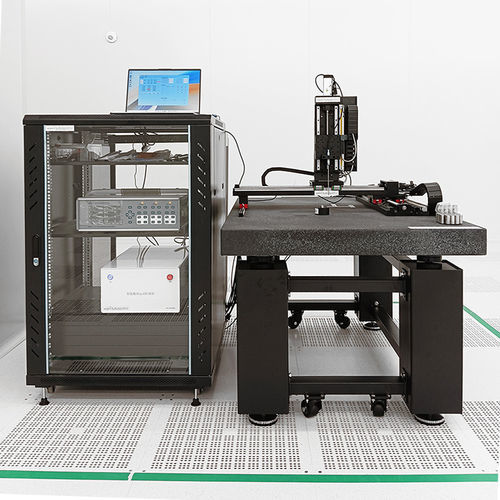

DX-2012F — это многомерная, высокоточная, полностью автоматическая цифровая система измерения магнитного поля, предназначенная для картирования трёхмерных распределений магнитного поля (AC и DC) вокруг объектов и в объёмах произвольной формы. Система собирает, визуализирует (1D/2D/3D), фиксирует и экспортирует данные измерений для анализа и печати, поддерживая воспроизводимые автоматизированные последовательности для производственных испытаний и исследований.

Области применения

• Характеризация 3D-распределений магнитного поля (AC/DC) в свободном пространстве, полостях и на криволинейных поверхностях.
• Измерение однородных полей, мультипольных колец, распределений полюсов N/S, полей двигателей и приводов, сверхпроводящих магнитов, полей МРТ и других магнитных узлов.
• Подходит для промышленной НИОКР, контроля качества, аэрокосмической отрасли, обороны и научных учреждений.

Ключевые особенности

• Автоматизированное сканирование и сбор данных под управлением ПК с секвенированными рабочими процессами, логированием в базе данных (Microsoft Access) и построением графиков для печатных отчётов.
• Модульная механическая архитектура: настраиваемая 3D-платформа перемещений и вращательная платформа; соединяемые и кастомизируемые под геометрию детали; опциональное расширение до 5 осей.
• Высокоточный полноцифровой гауссметр с микро-Холл зондами в конфигурациях 1D, 2D и 3D для точных локальных измерений поля и построения карт.
• Управляемые программным обеспечением движения и процедуры измерений для автономной работы и длительного мониторинга.
• Программное обеспечение и приборы зарегистрированы и проверены национальным институтом метрологии для обеспечения прослеживаемости измерений.

Конфигурация системы (логический обзор)

• Секция сбора данных: ПК с управляющим ПО, высокоточный гауссметр (1D или 3D) и совместимая зонд.
• Секция позиционирования: многомерные электронные устройства перемещений, контроллер станции и электронные модули управления перемещением, приводимые в действие командами с ПК.

Модели гауссметров / цифровые опции

• DX-360 — Диапазон: 10 nT до 30 T — Точность: ±0.15% ±0.005 (от показания)
• DX-210 — Диапазон: 10 nT до 30 T — Точность: ±0.10% ±0.005 (от показания)
• DX-180 — Диапазон: 10 nT до 30 T — Точность: ±0.05% ±0.005 (от показания)
• DX-160 — Диапазон: 100 nT до 3 T — Точность: ±0.20% ±0.005 (от показания)

Возможности визуализации / измерений

• Формирует 1D-, 2D- и 3D-графики по измеренным данным; сохраняет результаты в базе данных для просмотра, сравнения и печатных отчётов.

Технические характеристики

• Типичный объём сканирования (стандарт): 200 mm × 200 mm × 200 mm (X, Y, Z). Размеры на заказ по запросу.
• Разрешение трансляции (механическое): 0.00039 mm; позиционная точность: 0.01 mm; повторяемость < 0.005 mm.
• Разрешение вращения: < 0.0002°; точность вращения: 0.01°; повторяемость < 0.005°.
• Программируемые уровни скорости перемещения: несколько степеней (2–64 класса скорости).
• Габариты зондов: микро-Холл зонды — 1D φ0.5 mm; 2D φ1.2 mm; 3D φ1.2 mm.
• Ходы многовальной CNC-платформы (выбираются): X: 50 mm–4000 mm (разрешение 0.00039 mm); Y: 50 mm–2000 mm (разрешение 0.00039 mm); Z: 50 mm–2000 mm (разрешение 0.00039 mm).
• Вращательный стол: полный ход 360° с угловым разрешением 0.0002° для осей T и θz.
• Формат базы данных: Microsoft Access; выходы: журналы данных и печатные графики.
