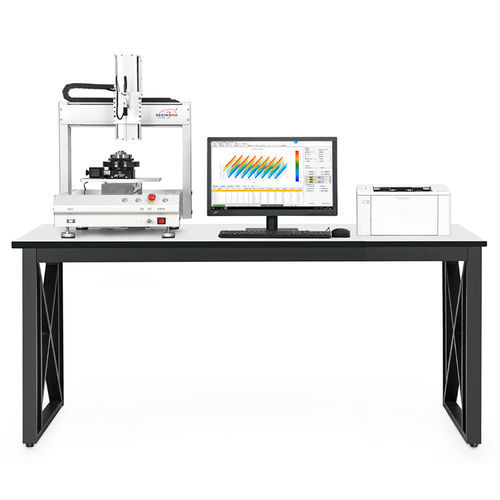

DX-2012R измерительный прибор распределения поверхностного магнитного поля серии независимо разработанный компанией Dexinmag является незаменимым инструментом для правильной оценки точности намагничивания магнита и контроля качества магнитных колец.
Он может предоставить отчеты об испытаниях, такие как координаты XY, полярные координаты P, распределение магнитного поля 3D и относительный гармонический анализ основной волны и т. Д., Для проверки качества постоянных магнитов, статоров или роторов двигателя с постоянными магнитами, катушек магнитного поля постоянного тока и электромагнитов.
Это 3-осевое оборудование для картирования магнитного поля может быть оснащено различными испытаниями (такими как трехмерные испытательные зонды, вращающиеся платформы или загрузочные платформы). С высокой концентричностью конструкции и высокой точностью уровня возврата зонда.
Пространство сканирования продукта составляет 800 мм * 800 мм * 800 мм.
Прибор распределения магнитного поля космоса измеряя главным образом составлен промышленного компьютера (программного обеспечения измерения), системы управления движением и системы сбора данных.
Во-первых, команда теста отправлена через промышленный компьютер управления для того чтобы контролировать систему управления движением для того чтобы завершить установленную траекторию движения, и одновременно контролировать работу системы сбора данных. Система сбора данных собирает данные в направлениях X, Y и Z через датчик Холла, а затем передает данные в промышленную систему управления. Компьютер выполняет обработку данных и, наконец, получает трехмерную карту распределения магнитного поля.
