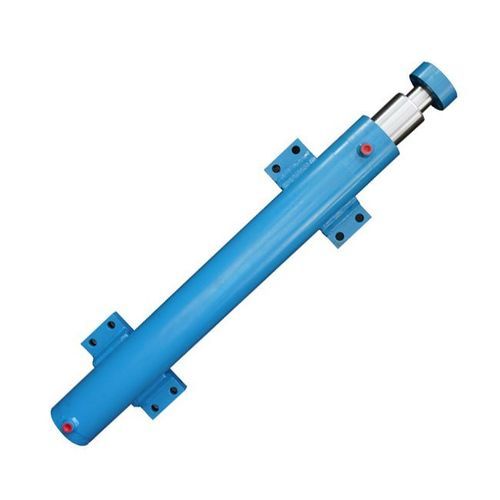

Гидравлический цилиндр

телескопическийсо стержнемиз стали

Обзор продукта
Двухступенчатый телескопический цилиндр — это специализированный гидравлический цилиндр с двумя телескопическими ступенями, обеспечивающий большой ход при компактной сложенной длине. Выполнен из безшовных хонингованных труб и хромированных штоков для долговечности, плавного выдвижения и высокой несущей способности. Идеален для самосвалов, прицепов, кранов и тяжелой техники, требующей большого вылета при минимальном монтажном пространстве.

Модель и бренд

• Модель: Телескопический тип
• Бренд: EAST AI

Преимущества

• Компактная конструкция: обеспечивает длинные ходы при небольшой сложенной длине
• Поэтапное выдвижение: управляемое покомпонентное движение для стабильной работы
• Высокая грузоподъёмность: изготовлен из прочных материалов для выдерживания значительных вертикальных и горизонтальных нагрузок
• Универсальность: подходит для подъёма, наклона, толкания и уплотнения
• Долговечность: изготовлен из хонингованных стальных труб и хромированных штоков для длительного срока службы
• Снижение обслуживания: меньше подвижных частей уменьшает время простоя и затраты на сервис
• Коррозионная стойкость: хромированные штоки устойчивы к ржавчине и износу в суровых условиях
• Варианты настройки: доступны различные диаметры, ходы и конфигурации монтажа

Производственный процесс

• Выбор сырья: премиальные стали ST52, CK45, 20MnV6 или 42CrMo
• Хонингование труб: внутреннее хонингование обеспечивает гладкие поверхности с Ra ≤ 0,2 μm
• Обработка штока: хромированные штоки обрабатываются, закаливаются и шлифуются для прочности
• Механическая обработка ступеней: прецизионная обработка каждой телескопической ступени для бесшовного движения
• Сварка и сборка: роботизированная сварка обеспечивает прочные, герметичные соединения
• Установка уплотнений: высокопроизводительные уплотнения (Parker, Hallite, NOK) предотвращают утечки масла
• Давление испытаний: каждый цилиндр испытывается при 1,5-кратном рабочем давлении
• Поверхностное покрытие: покраска, порошковое покрытие или фосфатирование для защиты от коррозии
• Финальный контроль: проверка размеров, тесты на твердость и циклические испытания перед отгрузкой

Применение

• Самосвалы и прицепы: подъем и наклон тяжелых грузов
• Краны и подъемное оборудование: большой вылет при ограниченном монтажном пространстве
• Сельскохозяйственные машины: комбайны, опрыскиватели и системы обработки зерна
• Горнодобывающее оборудование: карьерные самосвалы, погрузчики и подземные подъемные устройства
• Судостроение: палубная техника и морские гидравлические системы
• Промышленное оборудование: гидравлические прессы, уплотнители и системы обработки материалов

Детали продукта
Specification | Details
Наименование: Двухступенчатый телескопический цилиндр
Диапазон диаметров: 80 mm – 400 mm
Длина хода: До 6000 mm (по заказу)
Рабочее давление: До 300 bar
Материал: ST52 / CK45 / 20MnV6 / 42CrMo
Поверхность штока: Твёрдый хром, индукционная закалка
Количество ступеней: Две (поэтапное выдвижение)
Бренд уплотнений: Parker / Hallite / NOK
Температурный диапазон: -30°C до +120°C
Варианты монтажа: Фланец, Траннион, Вилка, Око
Стандарты: ISO 6022 / DIN / Индивидуально

Заводской склад & Качество

• Большие запасы хонингованных труб и хромированных штоков различных размеров
• Предварительно обработанные телескопические ступени готовы к окончательной сборке
• Полуфабрикаты цилиндров доступны для индивидуальных заказов
• Месячная производственная мощность более 12 000 гидравлических цилиндров
• Контроль качества: размерная точность, шероховатость поверхности Ra ≤ 0,2 μm, испытания твердости, давления и циклов, ультразвуковой контроль сварных швов и испытание в соляном тумане

Характеристики / Технические характеристики

• Наименование: Двухступенчатый телескопический цилиндр
• Диапазон диаметров: 80 mm – 400 mm
• Длина хода: До 6000 mm (по заказу)
• Рабочее давление: До 300 bar
• Материал: ST52 / CK45 / 20MnV6 / 42CrMo
• Поверхность штока: Твёрдый хром, индукционная закалка
• Количество ступеней: Две
• Бренд уплотнений: Parker / Hallite / NOK
• Температурный диапазон: -30°C до +120°C
• Варианты монтажа: Фланец, Траннион, Вилка, Око
• Стандарты: ISO 6022 / DIN / Индивидуально
