Гидравлический цилиндр

со стержнемдвойного действияиз стали

Обзор продукта

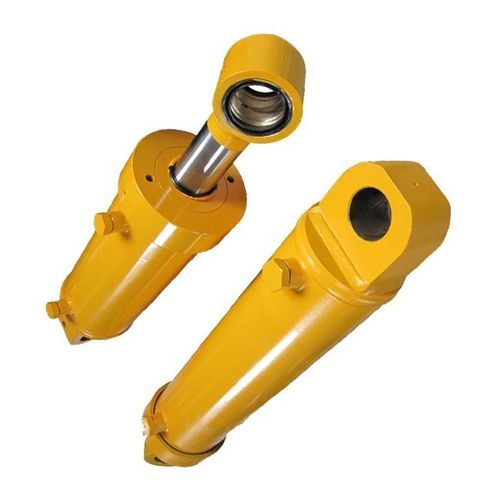

Сварной двухдействующий гидроцилиндр — компактное гидравлическое решение для тяжёлых условий эксплуатации. Изготовленный с приварными торцевыми крышками и бесшовным корпусом, этот цилиндр обеспечивает повышенную прочность конструкции, сниженный риск утечек и увеличенный срок службы по сравнению с цилиндрами на тяговых стержнях. Двухдействующая схема передаёт силу как при выдвижении, так и при втягивании; применены оптимизированные уплотнения, закалённые хромированные штоки и строгий контроль качества. Широко используется в строительной технике, грузоподъёмном оборудовании, сельскохозяйственной технике и промышленных системах.

Модель / Бренд

• Модель: Welded Type
• Бренд: EAST AI

Преимущества

• Компактная конструкция: сварная конструкция уменьшает габариты при максимальной прочности.
• Высокая рабочая способность по давлению: подходит для условий до 300 бар.
• Долговечность: бесшовные хонинговые трубки и хромированные штоки устойчивы к износу и коррозии.
• Отсутствие утечек: приварные торцевые крышки исключают возможные пути утечки.
• Эффективность: двухдействующая функция обеспечивает полную мощность в обоих ходах.
• Низкое обслуживание: долговечные уплотнения и качественные компоненты уменьшают интервалы обслуживания.
• Кастомизация: диаметры, длины хода, варианты крепления и порты могут быть адаптированы под требования.

Процесс производства

• Выбор материалов: используются высококачественные бесшовные стальные трубы и штоки из легированной стали.
• Обработка труб: холодная протяжка и хонингование обеспечивают точную внутреннюю поверхность.
• Обработка штоков: прецизионная обработка и хромирование для твердости и защиты от коррозии.
• Сварка торцевых крышек: торцы цилиндра свариваются для максимальной прочности и герметичности.
• Механическая обработка: точное растачивание и нарезание резьбы для соблюдения допусков.
• Сборка уплотнений: установка высокоэффективных уплотнений для длительной эксплуатации.
• Испытание под давлением: каждый цилиндр проверяется в рабочих условиях на отсутствие утечек.
• Обработка поверхности: окраска, фосфатирование или порошковое покрытие для повышения коррозионной стойкости.
• Финальная проверка: измерения, тесты твердости и подтверждение работоспособности перед отгрузкой.

Применения

• Строительная техника: экскаваторы, бульдозеры, погрузчики, экскаваторы-погрузчики.
• Сельскохозяйственная техника: комбайны, трактора, сеялки, опрыскиватели.
• Грузоподъёмное оборудование: вилочные погрузчики, краны, подъемники, прессы.
• Горнодобывающая и тоннелестроительная техника: буровые установки и подземный транспорт.
• Промышленное оборудование: прессы, сталелитейные предприятия, автоматизированные системы.
• Морская и офшорная техника: палубное оборудование, лебёдки, системы управления рулевым устройством.

Детали продукта
Техническая спецификация — подробности
Название продукта: Сварной двухдействующий гидроцилиндр
Диапазон диаметров: 25 mm – 500 mm
Длина хода: До 6000 mm (кастомизируется)
Диаметр штока: 12 mm – 300 mm
Рабочее давление: До 300 bar
Материал: ST52 / CK45 / 42CrMo4
Поверхностная обработка: хромированный шток + окрашенный корпус цилиндра
Марки уплотнений: Hallite / Parker / NOK (опционально)
Температурный диапазон: -30°C до +120°C
Варианты монтажа: серьга, троннион, фланец, ушко, проушина, ножное крепление
Стандарт: ISO 6020/6022, DIN или под заказ

Заводской склад

• Готовые к отправке цилиндры стандартных диаметров и ходов.
• Запас хонинговых труб и хромированных штоков для быстрой сборки.
• Выделенный склад для готовой продукции с защитной упаковкой.
• Производственная мощность более 10 000 цилиндров в месяц для оптовых заказов.

Контроль качества

• Измерительный контроль: проверка диаметра, штока и хода с калиброванными приборами.
• Испытание шероховатости поверхности: обеспечение гладкой хонинговой поверхности для оптимального срока службы уплотнений.
• Тест твердости: проверка твердости штока (HRC) и прочности трубы после термообработки.
• Проверка сварных швов: ультразвуковая и рентгеновская инспекция для выявления внутренних дефектов сварки.
• Испытание на давление и герметичность: цилиндры испытываются при полной нагрузке для оценки герметичности.
• Тест на солевой туман: подтверждение коррозионной стойкости хромированного штока.

Сертификаты

• ISO 9001:2015 (Система менеджмента качества)
• ISO 14001 (Экологический менеджмент)
• CE Сертификация (Соответствие европейским требованиям безопасности)
• Соответствие RoHS (Экологические и безопасностные требования)
• Одобрения DNV / GL / BV (опционально для морских и офшорных применений)

Характеристики / Технические спецификации

• Диапазон диаметров: 25 mm – 500 mm
• Длина хода: До 6000 mm (кастомизируется)
• Диаметр штока: 12 mm – 300 mm
• Рабочее давление: До 300 bar
• Материалы: ST52 / CK45 / 42CrMo4
• Поверхностная отделка: хромированный шток и окрашенный корпус цилиндра
• Варианты уплотнений: Hallite / Parker / NOK (опционально)
• Рабочая температура: -30°C до +120°C
• Варианты монтажа: серьга, троннион, фланец, ушко, проушина, ножное крепление
• Стандарты: ISO 6020/6022, DIN или под заказ
