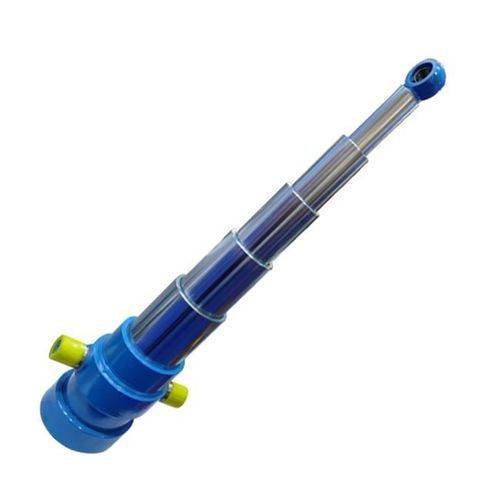

Гидравлический цилиндр

телескопическийсо стержнемиз стали

Обзор
Многоступенчатый телескопический цилиндр обеспечивает большой ход при компактной убранной длине за счет двух и более последовательно выдвигающихся ступеней. Изготавливается из бесшовных шлифованных труб и индукционно упрочнённых хромированных штоков, что обеспечивает высокую грузоподъёмность, надёжную герметичность и увеличенные интервалы обслуживания для мобильных и стационарных гидросистем.

Модель и бренд

• Модель: Multi-stage Type
• Бренд: EAST AI

Преимущества

• Компактный убранный размер: экономия места при установке в ограниченных условиях.
• Увеличенный ход: до 5–6× закрытой длины в зависимости от конфигурации.
• Высокая грузоподъёмность: подходит для тяжёлых нагрузок в строительстве, транспорте и обработке материалов.
• Долговечность: индукционно упрочнённые хромированные штоки и высокопроизводительные уплотнения против износа.
• Варианты на заказ: разнообразие диаметров, ходов и количества ступеней.
• Система уплотнений с минимальными утечками: снижает простои и обслуживание.
• Коррозионно-стойкая обработка поверхностей для эксплуатации на открытом воздухе.

Производственный процесс

• Выбор сырья: стали ST52, CK45 или легированные стали для прочности конструкции.
• Шлифовка и скивинг труб: внутренняя обработка до Ra ≤ 0.2 μm для оптимальной герметичности.
• Обработка штока: твёрдое хромирование и индукционное упрочнение для износо- и коррозионной стойкости.
• Механическая обработка ступеней: точная обработка нескольких ступеней для плавного последовательного хода.
• Сборка уплотнений: установка уплотнений Parker / Hallite / NOK.
• Сварка и сборка торцевых крышек: конструктивная сварка для прочности и соосности.
• Гидравлические испытания: гидростатические испытания при номинальном и контрольном давлении.
• Поверхностная обработка: порошковое покрытие, фосфатирование или покраска в зависимости от применения.
• Финальная проверка: контроль размеров, твёрдости и шероховатости перед отгрузкой.

Применение

• Строительная техника: самосвалы, кузова с откидными бортами, экскаваторы и погрузчики.
• Горное оборудование: подъемные системы, подземный транспорт и буровые установки.
• Сельскохозяйственная техника: комбайны, опрыскиватели и самосвальные прицепы.
• Материалообработка: краны, подъемные столы, погрузчики и платформы.
• Логистика и транспорт: мусоровозы, грузовые подъемники и гидравлические борта.
• Морская и офшорная техника: судовые краны и офшорные подъемные системы.

Данные о продукте

• Наименование продукта — Multi-Stage Telescopic Cylinder
• Диапазон диаметров — 50 mm – 400 mm
• Длина хода — До 8000 mm (по запросу)
• Количество ступеней — 2–6 ступеней
• Рабочее давление — До 300 bar
• Материал — ST52 / CK45 / 42CrMo4
• Поверхность штока — Твёрдое хромирование, индукционное упрочнение
• Марка уплотнений — Parker / Hallite / NOK
• Температурный диапазон — -30°C до +120°C
• Варианты крепления — Trunnion, clevis, flange, eye, lug
• Стандарты — ISO 6022 / DIN / по запросу

Склад и производственная мощность

• Большие запасы хонингованных труб и хромированных штоков.
• Полуфабрикаты телескопических ступеней для индивидуальной сборки.
• Готовые к отгрузке цилиндры в популярных конфигурациях.
• Ежемесячная производственная мощность более 8 000 гидравлических цилиндров.
• Надёжная цепочка поставок, обеспечивающая стабильные глобальные поставки.

Контроль качества

• Точность размеров: проверка диаметров и штоков микрометровыми измерениями.
• Шероховатость поверхности: хонингованная отделка труб проверяется до Ra ≤ 0.2 μm.
• Испытание на твердость: штоки проверяются после термообработки в заданном диапазоне HRC.
• Проверка сварки: ультразвуковая инспекция целостности сварных швов.
• Гидравлическое испытание давлением: все цилиндры испытываются до 1,5× рабочего давления.
• Испытание на коррозионную стойкость: хромирование тестируется в камерах соляного тумана.

Сертификаты

• ISO 9001:2015
• ISO 14001
• CE маркировка
• RoHS сертификация
• DNV / GL / BV морские одобрения

Технические характеристики

• Наименование продукта — Multi-Stage Telescopic Cylinder
• Диапазон диаметров — 50 mm – 400 mm
• Длина хода — До 8000 mm (по запросу)
• Количество ступеней — 2–6 ступеней
• Рабочее давление — До 300 bar
• Материал — ST52 / CK45 / 42CrMo4
• Поверхность штока — Твёрдое хромирование, индукционное упрочнение
• Марка уплотнений — Parker / Hallite / NOK
• Температурный диапазон — -30°C до +120°C
• Варианты крепления — Trunnion, clevis, flange, eye, lug
• Стандарты — ISO 6022 / DIN / по запросу
