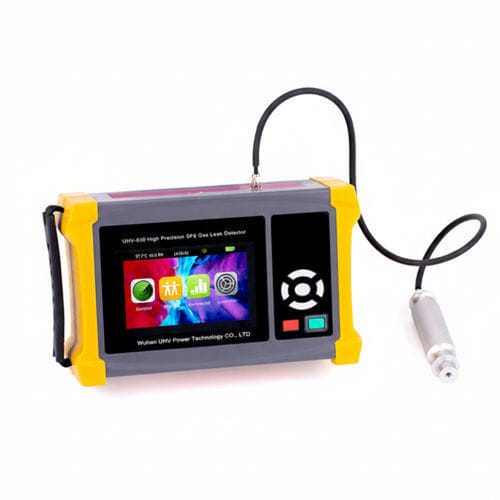

Детектор утечек для газов UHV-630

SF6инфракрасныйкомпактный

Обзор
UHV-630 — портативный высокоточный детектор утечек газа SF6, разработанный для точной локализации утечек и обеспечения эффективного обслуживания оборудования с SF6 за счёт комбинирования нескольких методов обнаружения, мониторинга концентрации в реальном времени, настраиваемых сигнализаций и анализа трендов данных.

Ключевые особенности

• Методы обнаружения: отбор проб насосом с последующим NDIR-измерением одиночным лучом и двойной длиной волны для чувствительного и стабильного обнаружения с динамическим отображением формы сигнала.
• Сигналы и дисплей: настраиваемые звуковые и световые сигналы с порогами, задаваемыми пользователем; цветной ЖК-дисплей с меню и отображением реального времени.
• Обработка сигнала: продвинутая цифровая обработка с контролем дрейфа и температурной компенсацией для повышения помехоустойчивости.
• Эксплуатационные функции: полная самодиагностика (низкий заряд батареи, неисправность датчика, превышение диапазона), самокалибровка и вечный календарь для штампов времени.
• Данные и питание: встроенный регистратор данных с хранением форм сигналов до 20 000 записей и аккумулятором Li‑ion для более чем 5 часов непрерывной работы.
• Конструкция: компактный портативный корпус для полевых работ и быстрой локализации утечек.

Применение

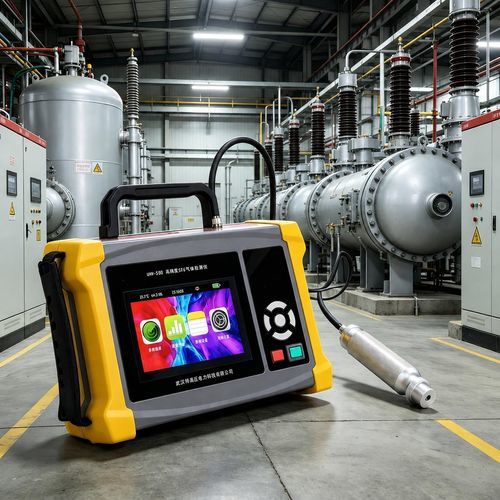

• Техническое обслуживание и инспекция SF6-изолированного оборудования, выключателей и высоковольтных/сверхвысоковольтных установок.
• Локализация утечек на объектах, где потеря SF6 может ухудшить гашение дуги или создать зоны с дефицитом кислорода.

Параметры / технические характеристики

• Модель: UHV-630
• Метод измерения: NDIR одиночный луч, двойная длина волны (инфракрасная технология)
• Контролируемый газ: серный гексафторид (SF6)
• Диапазон измерений: 0–12000 ppm
• Разрешение: 1 ppm
• Погрешность: ±(1.5% + 5d)
• Повторяемость: 1%
• Скорость отсоса насосом: ≥ 800 ml/min
• Время непрерывной работы: ≥ 5 часов
• Время прогрева при запуске: ≤ 10 секунд
• Время отклика: < 3 секунд
• Время восстановления: < 3 секунд
• Характеристики зарядного адаптера: DC 5V / 1A
• Иммунитет к перенапряжениям (удар): ±1.2 kV
• Температура эксплуатации: -20 °C до +50 °C
• Относительная влажность: 5–95% (без конденсации)
• Атмосферное давление: 50 kPa – 110 kPa
• Степень защиты: IP33, двойная изоляция, стандарт CAT II
• Габаритные размеры: 250 × 160 × 70 mm
• Вес прибора: 1 kg
