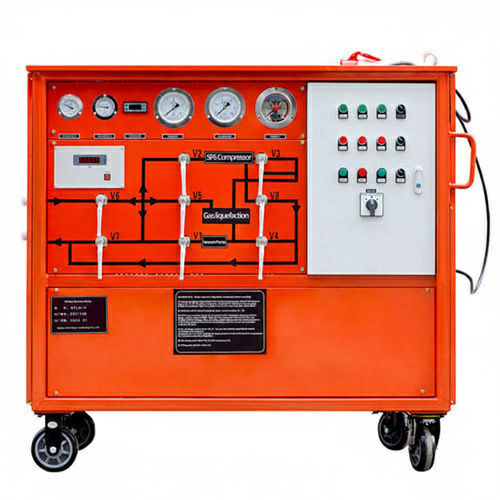

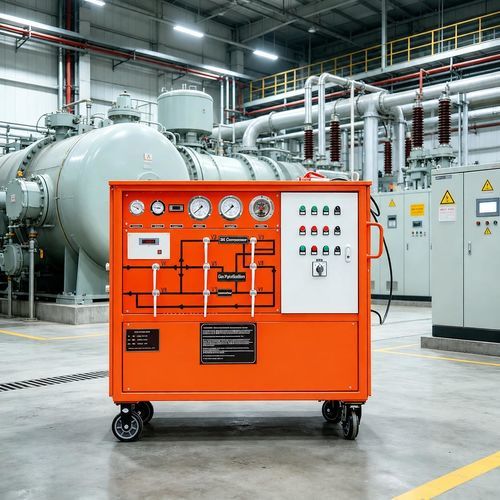

Компактная установка для заправки газа SF6 UHV-625

подвижнаядля хранения SF6 в газовой и жидкой формедля рекуперации газа SF6

UHV-625 — мобильное специализированное устройство для регенерации, очистки, заправки и хранения газа SF6, применяемого в электрооборудовании с изоляцией SF6. Предназначено для операций вакуумирования, заправки, очистки и восстановления газа и объединяет компрессорные, вакуумные и фильтрационные системы в компактном шасси с ручным перемещением.

Параметры производительности основных компонентов

• Питание: AC 400 V (трёхфазное, автоматическая коррекция последовательности фаз)
• Номинальное максимальное давление хранения газа (20 °C): ≤ 4 MPa
• Предельный вакуум: ≤ 10 Pa
• Стабильность вакуума: при 133 Pa в течение 24 ч вакуум увеличился на 400 Pa
• Компрессор для восстановления SF6: France Manewrop, производительность 7 m³/h
• Вакуумный насос: 2X-4 (биполярный отечественный вакуумный насос), скорость откачки 15 m³/h
• Адаптивное входное давление для начала восстановления (20 °C): 0 ~ 1.0 MPa
• Конечное давление при переработке для электрического оборудования (20 °C): ≤ 50 kPa
• Содержание масла после восстановления: < 10 µg/g
• Средний годовой уровень утечек: < 1 %
• Среднее время непрерывной безотказной работы: ≥ 1000 ч; суммарный MTBF: ≥ 5000 ч
• Уровень шума: машина ≤ 75 дБ(А)
• Теоретическая ёмкость аккумулятора: 50 кг; бак SF6: 50 L (углеродистая сталь)
• Метод охлаждения: воздушное охлаждение; указанный компрессор для сжижения: Donper
• Ёмкость морозильного бака: 50 L
• Влажность газа после переработки: ≤ 60 ppm vol; масло после восстановления: 10 ppm vol
• Сушка/фильтрация: регенерация активируется вакуумным нагревом; класс фильтрации 0.02 μm (HASON трёхступенчатая технология, США)
• Начальное надувное давление: ≤ 133 Pa; конечное надувное давление: 0.8 MPa; скорость надува ≥ 5 m³/h
• Газификация: электрический нагрев с автоматическим регулятором температуры; тип транспортировки: ручной; габариты (мм): 1450 × 810 × 1200; масса: 545 кг

Сводный список параметров

• Модель: SF6 GAS RECLAIMER (UHV-625)
• Скорость вакуумной откачки: 15 m³/h; предельный вакуум: 10 Pa
• Компрессор восстановления SF6: 7 m³/h; рабочее давление ориентировочно 2.5 MPa
• Фильтрация частиц: 0.02 μm; чистота SF6 после обработки: ≥ 99.9 %
• Вода после обработки: ≤ 60 ppm vol; масло после восстановления: 10 ppm vol
• Бак: 50 L углеродистая сталь; индикатор: стрелочный; клапаны: встроенная герметичная конструкция «бабочка» для минимизации утечек

Особенности

• Интегрированная система фильтрации-адсорбции удаляет примеси SF6: влагу, продукты разложения, масло и частицы.
• Компактная интегрированная конструкция для удобного перемещения и эксплуатации на месте (ручной тип шасси).
• Высокоэффективная, малотехническая трёхступенчатая фильтрующая система обеспечивает качество восстановленного газа.
• Встроенная защита по фазе предотвращает ошибки при смене фазировки; электрические компоненты — известных брендов.
• Прочные колёса и защитное покрытие облегчают транспортировку и снижают потребность в ремонте.
• Воздушное охлаждение без необходимости внешнего водоснабжения; температурная защита обеспечивает работу до −20 °C.
• Встроенная вакуумная нагревательная регенерация осушителя исключает частую замену осушителя.
• Шаровые краны с автоматической компенсацией уплотнения и защита электромагнитного клапана при отключении питания предотвращают обратный поток масла в вакуумный насос или мотор.
