Тестер изоляции UHV-615

напряжениявысокого напряженияэлектрический

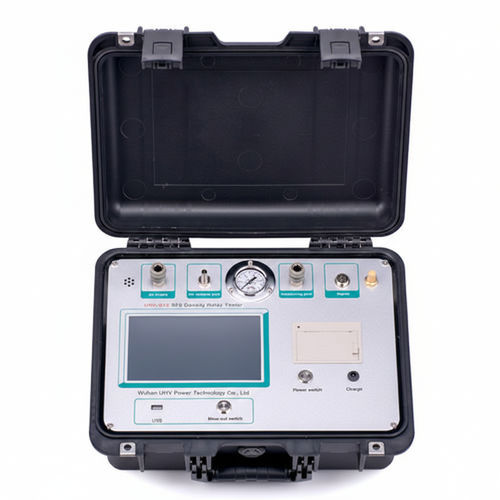

UHV-615 — интеллектуальный прибор для калибровки и проверки реле плотности SF6. Ключевые узлы выполнены на импортных компонентах, что обеспечивает высокую степень интеграции, точность измерений, повторяемость и надёжность в полевых условиях.

Обзор / Области применения

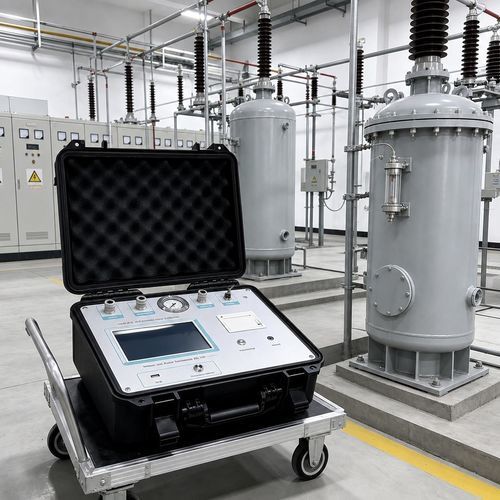

• Назначение: калибровка и выездное тестирование реле плотности SF6 и связанного оборудования с газом SF6.
• Конструкция: компактный интегрированный корпус, портативен и прост в переноске; важные узлы — импортные компоненты для обеспечения точности измерений.

Основные особенности

• Высокая помехоустойчивость: сопротивляемость наведённому электрическому полю до 2 мА (50/60 Гц), что позволяет проводить замеры на объекте в условиях высокого напряжения.
• Большой короткозамкнутый ток: типичное значение 10 мА, применяется при испытаниях большой ёмкости и индуктивности.
• Широкий диапазон измерения сопротивления с высокой разрешающей способностью для точных показаний.
• Несколько уровней выходного напряжения с плавной регулировкой от 0 В до выбранного значения (0,1–5 кВ).
• Акусто‑оптические напоминания и функции времени/сигнализации для упрощения записи отношений поглощения и индекса поляризации.
• Прочный износостойкий корпус, пригодный для полевых условий.

Технические характеристики (выборка)

• Уровни выходного напряжения (выбираемые): 0,1 кВ; 0,25 кВ; 0,5 кВ; 1 кВ; 2,5 кВ; 5 кВ.
• Точность испытательного напряжения: ±(5% + 10 В).
• Ток короткого замыкания: типичное значение 10 мА.

Диапазоны и точность (измерение сопротивления)

• 20 МОм (диапазон 0,01 – 19,99 МОм) — точность ±(5% + 3 d).
• 200 МОм (диапазон 5,0 – 199,9 МОм) — точность ±(5% + 3 d).
• 2000 МОм (диапазон 50 – 1999 МОм) — точность ±(5% + 3 d).
• 20 ГОм (диапазон 0,5 – 19,99 ГОм) — точность ±(5% + 3 d).
• 200 ГОм (диапазон 5,0 – 199,9 ГОм) — точность ±(10% + 3 d).
• 2000 ГОм (диапазон 50 – 1999 ГОм) — точность ±(20% + 10 d).

Базовые параметры

• Помехоустойчивость в электрическом поле: 2 мА (50/60 Гц).
• Функции времени и сигнализации: секундомер до 19 мин 59 с (цикл 20 мин); звуковые сигналы в заданные точки отбора; удержание показаний сопротивления и непрерывный звуковой сигнал при недействительных показаниях или выходе за диапазон.
• Индикация: три цифровых LCD‑индикатора 3½ разряда для отображения испытательного напряжения, сопротивления и времени.
• Питание: встроенная аккумуляторная литиевая батарея DC 15 V; есть порт для зарядки через AC‑адаптер (50/60 Гц).
• Условия эксплуатации: температура -20 ℃ ～ +40 ℃; относительная влажность 20% ～ 90%.
• Габариты (Д × Ш × В): 315 × 240 × 180 мм.
• Масса: 5,5 кг.

Дополнительные материалы / Документы

• Руководство пользователя и сертификат калибровки доступны в виде PDF.
• Доступны демонстрационные и ознакомительные видеоролики.

Модель / Типичные спецификации

• Модель: UHV-615.
• Уровни выхода: 0,1 кВ; 0,25 кВ; 0,5 кВ; 1 кВ; 2,5 кВ; 5 кВ.
• Точность напряжения: ±(5% + 10 В).
• Кратковременный ток: тип. 10 мА.
• Диапазоны и точности измерения сопротивления: см. раздел Диапазоны и точность.
• Защита от помех: 2 мА (50/60 Гц).
• Индикация: три 3½‑разрядных LCD‑метра.
• Питание: встроенная перезаряжаемая Li‑батарея (DC 15 V) с портом для зарядки от сети.
• Рабочие условия: -20 ℃ ～ +40 ℃; 20%–90% относительной влажности.
• Габариты: 315 × 240 × 180 мм; Масса: 5,5 кг.
