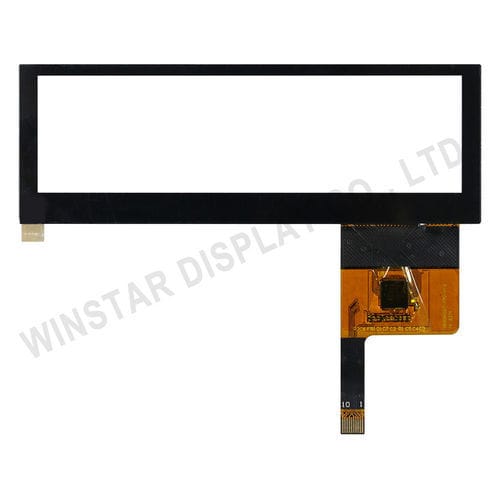

Емкостная сенсорная панель TST0003R9B4111XXXX00

с проекционно-емкостной технологиейсенсорная многоточечнаядля использования в промышленности

Обзор

• Модель: TST0003R9B4111XXXX00
• Проекционная емкостная сенсорная панель 3,9 дюйма, 5 точек
• Конструкция: G+G (стекло на стекле)
• Интерфейс: I2C
• Драйвер IC: CYTMA568
• Режим ввода: палец
• Разъем: COF-FPC

Ключевые характеристики

• 3,9" панель с поддержкой 5-точечного мультитача
• I2C-интерфейс для упрощенной связи с хостом
• Конструкция G+G обеспечивает стабильные оптические и механические свойства
• Широкий рабочий температурный диапазон: -30℃ до +85℃, подходит для промышленных условий
• Напряжение питания: 2,8–3,3 В

Механика / Чертеж
Габаритные размеры: 104,5 × 36,0 × 1,98 мм
Зона отображения: 96,04 × 26,34 мм
Размер панели (по диагонали): 4,0 дюйма
Конструкция: G+G

Условия эксплуатации
Рабочая температура: -30℃ ～ +85℃ ; Влажность (без конденсата): 45% - 90% RH
Температура хранения: -40℃ ～ +90℃ ; Влажность (без конденсата): 5% - 95% RH

Оптические характеристики
Прозрачность: 87% ±5%
Мутность (Haze): >3%

IC / Электрические данные
Драйвер IC: CYTMA568
Количество точек: 5
Интерфейс: I2C
Питание: 2,8 ~ 3,3 V

Назначение PIN
Pin 1: VSS - Ground for analog circuit
Pin 2: VDD - Power Supply
Pin 3: SCL - I2C clock input
Pin 4: NC - No connect
Pin 5: SDA - I2C data input and output
Pin 6: NC - No connect
Pin 7: /RST - External Reset, Low is active
Pin 8: NC - No connect
Pin 9: /INT - External interrupt to the host
Pin 10: VSS - Ground for analog circuit

Применение / Описание
TST0003R9B4111XXXX00 предназначена для интеграции в промышленное оборудование, встроенные HMI и умные устройства, где требуется компактный сенсорный интерфейс с широким рабочим диапазоном температур. I2C-интерфейс и разъем COF-FPC упрощают электрическую и механическую интеграцию. 5-точечное обнаружение поддерживает базовые мультитач-жесты.

Технические характеристики

• Модель: TST0003R9B4111XXXX00
• Тип: Проекционный емкостной (PCAP)
• Точки касания: 5
• Режим ввода: палец
• Разъем: COF-FPC
• Конструкция: G+G
• Габариты: 104,5 × 36,0 × 1,98 мм
• Зона отображения: 96,04 × 26,34 мм
• Размер панели (диагональ): 4,0 дюйма
• Интерфейс: I2C
• Драйвер IC: CYTMA568
• Питание: 2,8 ~ 3,3 В
• Рабочая температура: -30℃ ～ +85℃
• Температура хранения: -40℃ ～ +90℃
• Прозрачность: 87% ±5%
• Мутность: >3%
