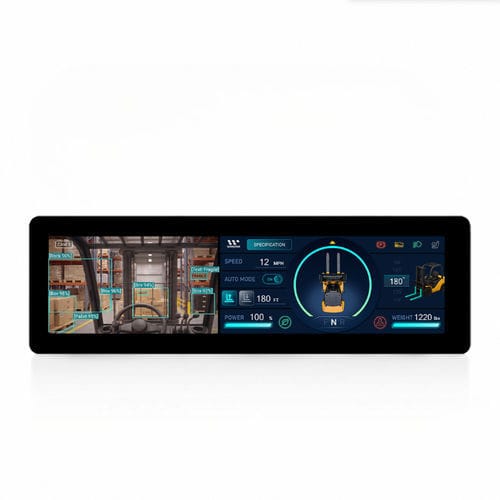

Оценочная плата для дисплея WL0F00088000BGXAANA00

Обзор
WINSTAR WL0F00088000BGXAANA00 — 8,8‑дюймовое бар‑типа Edge AI платформа разработки на базе MCU STM32N657. Предназначена для встроенных AI‑визион проектов и продвинутых MCU‑HMI, сочетает ультраширокий IPS PCAP‑дисплей, MIPI CSI‑2 и параллельные входы камеры, набор полевых интерфейсов и возможности локальной AI‑инференции на валидированной MCU‑платформе.

Ключевые возможности

• Дисплей: 8,8" Ultra‑Wide IPS, 1920 × RGB × 480 (формат 4:1)
• Тач: Проекционно‑емкостный сенсор (PCAP)
• MCU: STM32N657; RAM 32 MB; внешний Flash 64 MB
• Камера: Интерфейсы MIPI CSI‑2 и параллельный интерфейс
• Интерфейсы: CAN FD, RS485, RS232, Ethernet (LAN), USB‑C, UART, SPI, I2C, GPIO
• Питание: рабочее напряжение 9–36 Vdc
• Яркость: Typ. 450 cd/m² (Min. 350 cd/m²)
• ПО: поддержка ST TouchGFX; оффлайн wake‑word и распознавание речи

Применение

• Встроенные AI‑визион системы (распознавание изображений, детекция объектов, обнаружение аномалий)
• Панели управления и HMI с широкоформатным дисплеем
• Установки в 2U‑стойках и низкопрофильные приборные панели
• Панели приборов для вне‑шоссейной техники и операционные панели
• Мониторинг оборудования и умная бытовая техника

Demo Kit и оценка
WINSTAR предлагает Demo Kit, включающий 8,8" HMI‑плату, верифицированный модуль камеры и аксессуары для ускорения оценки и прототипирования AI‑визион и HMI решений.

Примечания по продукту
Модель: WL0F00088000BGXAANA00. Статус: идет проверка надежности; образцы для серийного производства ожидаются с октября.

Технические характеристики (основные)

• Рабочее напряжение: 9 V ~ 36 V (dynamic)
• MCU: STM32N657
• RAM: 32 MB; внешний Flash: 64 MB
• Размер LCD: 8.8"; матрица: 1920 × RGB × 480
• Активная область: 218.88 (H) × 54.72 (V) мм; габариты модуля: 241.3 × 74.3 × 28.7 мм
• Шаг пикселя: 0.114 × 0.114 мм; яркость: Min 350 / Typ 450 cd/m²
• Рабочая температура: -20 °C … +70 °C; хранение: -30 °C … +80 °C
• BOM: LCM = WF88BTYA8MNG10#; PCBA = PB4V0008R800BD661X00

Интерфейсы и сводка выводов

• CON1: VIN, +3V3 (JTAG), SWCLK, SWDIO, NRST, BOOT0, SPI (CS/CLK/MOSI/MISO), UART, I2C, ADC/PWM/GPIO
• CON3: CAN_H / CAN_L (CAN‑шина)
• CON4: RS485_A / RS485_B
• CON6: дифференциальные линии MIPI CSI, CAM_SCL/CAM_SDA, CAM_NRST, CAM_EN, VDD_CAM (+3.3V), TOF/IMU прерывания, GND

Примечание
Платформа оптимизирована для низколатентных, конфиденциальных Edge AI‑решений на MCU‑архитектуре. Подходит для быстрого прототипирования и серийной интеграции в случаях, когда Linux‑система не требуется.
