Табло LED WFN0570A2T0WADNT000
TFT LCDIPSсенсорное

Табло LED - WFN0570A2T0WADNT000 - WINSTAR Display Co., Ltd. - TFT LCD / IPS / сенсорное

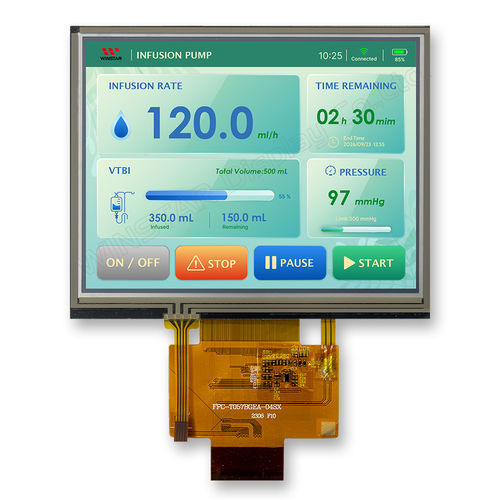

Табло LED - WFN0570A2T0WADNT000 - WINSTAR Display Co., Ltd. - TFT LCD / IPS / сенсорное
Табло LED - WFN0570A2T0WADNT000 - WINSTAR Display Co., Ltd. - TFT LCD / IPS / сенсорное - изображение - 2
Табло LED - WFN0570A2T0WADNT000 - WINSTAR Display Co., Ltd. - TFT LCD / IPS / сенсорное - изображение - 3
Табло LED - WFN0570A2T0WADNT000 - WINSTAR Display Co., Ltd. - TFT LCD / IPS / сенсорное - изображение - 4
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип экрана
LED, TFT LCD, IPS, сенсорные, с резистивным сенсорным экраном
Тип
цветные, с точечной матрицей
Формат
640x480
Размер экрана
5,7"
Место применения
промышленные, ЧМИ
Интерфейс
RGB
Другие характеристики
с подсветкой, со светодиодной подсветкой
Длина

124,7 mm
(4,909 in)

Ширина

100 mm
(3,937 in)

Толщина

7,41 mm
(0,292 in)

Температура использования

МИН.: -30 °C
(-22 °F)

МАКС.: 80 °C
(176 °F)

Описание

Обзор продукта
  • Модель: WFN0570A2T0WADNT000
  • Тип: 5,7-дюймовый IPS TFT LCD модуль с широким диапазоном температур и резистивной сенсорной панелью (RTP)
  • Разрешение: 640 x 480 пикселей (соотношение сторон 4:3)
  • Типичная яркость: 400 cd/m², поверхность с антибликовым покрытием


Ключевые характеристики
  • IPS-матрица, широкие углы обзора: 89/89/89/89 градусов
  • Интерфейс: 18-битный RGB (режим SYNC+DE)
  • Драйвер IC: JD9168S или эквивалент
  • Сенсор: резистивная сенсорная панель (RTP)
  • Подсветка: белые светодиоды (LED)
  • Диапазон рабочих температур: -30°C до +80°C
  • Типичное питание TFT: 3.15 V (диапазон 3.0–3.3 V)


Механические данные
  • Диагональ: 5.7 дюйма
  • Габариты модуля: 124.7 x 100 x 7.41 мм
  • Активная область: 115.2 x 86.4 мм
  • Шаг пикселя: 0.18 x 0.18 мм
  • Соотношение сторон: 4:3


Электрические и оптические характеристики
  • Пиксельная матрица: 640 x RGB x 480 (TFT)
  • Типичная яркость: 400 cd/m²
  • Поверхность: Anti-Glare
  • Питание (VCC): Min 3.0 V / Typ 3.15 V / Max 3.3 V
  • Ток питания (ICC): Typ 50 mA / Max 75 mA
  • Условия LED: ILED Typ 80 mA; VLED+ Typ 18.0 V (Min 15.6 V, Max 19.2 V); ресурс LED Typ 50,000 Hr


Интерфейс и управление
  • Интерфейс: RGB 18 бит, режим SYNC+DE
  • Для работы в RGB требуются сигналы pixel clock / HS / VS / DE
  • Драйвер TFT: JD9168S или эквивалент


Применения
  • Промышленные HMI
  • Устройства управления
  • Измерительные приборы
  • Встраиваемые системы, требующие резистивного сенсора и работы в широком температурном диапазоне


Технические спецификации
  • Модель: WFN0570A2T0WADNT000
  • Размер: 5.7 дюйма
  • Разрешение: 640 x 480 (4:3)
  • Активная область: 115.2 x 86.4 мм
  • Размер модуля: 124.7 x 100.0 x 7.41 мм
  • Шаг пикселя: 0.18 x 0.18 мм
  • Тип ЖК: TFT, Normally Black, трансмиссивный
  • Углы обзора: 89/89/89/89 (IPS)
  • Подсветка: белые LED, ILED typ 80 mA, VLED+ typ 18.0 V
  • Питание VCC: 3.0–3.3 V (typ 3.15 V)
  • Ток работы ICC typ: 50 mA (max 75 mA)
  • Входные уровни: VIH typ 0.7×VCC; VIL typ 0–0.3×VCC
  • Рабочая температура (TOP): -30°C до +80°C
  • Температура хранения (TST): -30°C до +80°C
  • Плата управления: нет (только модуль)
  • Определение контактов (основное): Pin1 GND; Pin2 VCC; Pin3 VCC; Pin4 GND; Pin9 UD; Pin10 LR; Pin11 /CSX; Pin12 SCL; Pin13 SDA; Pins16-21 B5-B0; Pins25-30 G5-G0; Pins37-42 R5-R0; Pin43 VLED-; Pin44 VLED+; Pin45 DE; Pin46 CLK; Pin47 HS; Pin48 VS; Pin50 GND
