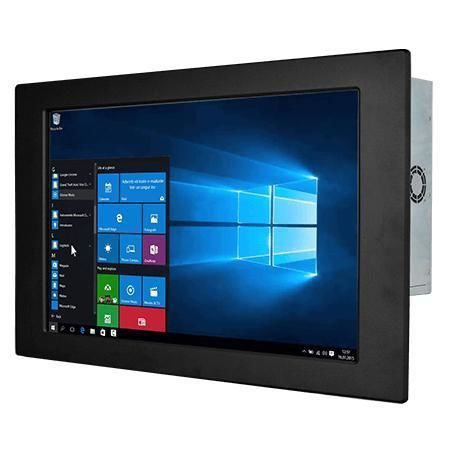

Панельный ПК с резистивным сенсорным экраном W22IF7T-IPA3

с большим экраномЖК-мониторсо светодиодной подсветкой

Краткое описание Winmate W22IF7T-IPA3 — фронтальный Panel PC IP65 21,5" (1920 x 1080) на базе Intel® Core™ i3/i5/i7 (Coffee Lake Refresh), разработан для управления станками, автоматизации заводов и операторских HMI. Предназначен для промышленных заказчиков, OEM и системных интеграторов, требующих долговечного оборудования для влажных и пыльных условий.

Ключевые характеристики

• 21,5" 1920 x 1080 дисплей
• Процессоры Intel® 9th Gen Core™ i3/i5/i7
• Гибкое хранилище: 1 x 2,5" отсек для HDD + опции M.2/SSD
• Множество I/O: 2 x последовательных порта, 4 x USB 3.2 Gen1 Type-A, 2 x Gigabit LAN
• Питание 12V DC (замок Din4)
• DisplayPort до 4096 x 2304 @60 Hz; HDMI до 4096 x 2304 @24 Hz

Обзор Серия Front IP65 обеспечивает защиту от воды и пыли на передней панели, сохраняя узкую рамку для компактной интеграции в шкафы, киоски и промышленную панельную установку.

Опции сенсора и управления Передняя поверхность настраиваемая: резистивный сенсор (опция) или защитное стекло без сенсора. Опции обеспечивают удобное взаимодействие оператора в промышленной среде.

Видео и интеграция Интерфейсы VGA/HDMI/DisplayPort облегчают интеграцию с встроенными платами и системами. DisplayPort по умолчанию; HDMI опционально. Поддержка двухмониторных конфигураций.

Установка и механический дизайн Передняя рамка оснащена резиновым O-ring сзади для уплотнения между рамкой и креплениями заказчика. Стандартный монтаж в панель; VESA — опционально. Металлический корпус с вентиляторным охлаждением. Габариты 534 x 349 x 81 мм; вырез 508 x 302 мм; вес ≈ 7,2 кг.

Сертификация CE, FCC.

Эксплуатация и надежность Рабочая влажность 10%–90% RH без конденсации; рабочая температура 0°C–50°C; передняя степень защиты IP65.

Комплект поставки / опции Адаптер 100–240V AC на DC, сетевой кабель, VESA винты, монтажные клипсы, диск с драйверами и руководство. Опциональные беспроводные модули (WLAN/BT) через M.2 E-Key.

Технические характеристики

• Дисплей: 21.5" 1920 x 1080, 250 nits, контраст 3000:1, активная область 476.64 x 268.11 mm
• Сенсор/стекло: резистивный сенсор (опция) или защитное стекло
• Процессор: Intel Core i7-9700TE (по умолчанию); опции i5-9500TE, i3-9100TE
• Чипсет: Intel® Q370
• Память: 2 x non-ECC SO-DIMM, до 64GB
• Хранилище: 128GB SSD по умолчанию; M.2 2280 NVMe до 4TB; 2 x SATA III для 2.5" SSD/HDD (RAID 0/1 опция)
• Ethernet: 2 x Intel® Gigabit Ethernet
• Безопасность: TPM 2.0
• ОС: Windows 10 IoT Enterprise 64-bit (опция), Linux Ubuntu (опция)
• I/O: 4 x USB 3.2 Gen1 Type-A; Serial: 1 x RS232/422/485 + 1 x RS232; Видео: 1 x DP1.2 (по умолчанию), 1 x HDMI 1.4 (опция); Аудио: Mic in, Line out, 2 x Speakers
• Расширение: 1 x M.2 2280 M-Key, 1 x M.2 2230 E-Key, 1 x PCIe 3.0 x16
• Индикаторы и управление: LED питания/хранилища, ручка регулировки яркости, кнопки питания и сброса
• Питание: 1 x 12V DC Din4 замок-коннектор; адаптер 12V 120W
• Механика и среда: 534 x 349 x 81 mm; вырез 508 x 302 mm; вес ≈ 7,2 кг; работа 0°C–50°C; хранение -10°C–60°C; влажность 10%–90% RH
• Передняя степень защиты: IP65
