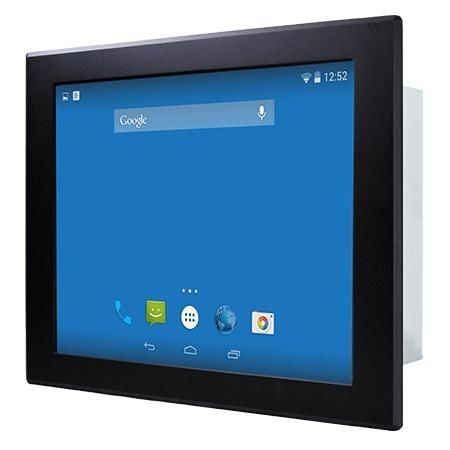

Панельный ПК с резистивным сенсорным экраном R19FA3S-IPM1

TFT LCD19"NXP i.MX6

Обзор
Winmate R19FA3S-IPM1 — 19-дюймовый фронтальный Panel PC на платформе NXP i.MX6, предназначенный для управления станками, промышленной автоматизации и HMI операторов. Бесшумная конструкция без вентилятора и фронтальный уровень защиты IP65 делают устройство пригодным для влажных и запылённых промышленных условий с требованием долгосрочной доступности.

Ключевые особенности

• 19" 1280 x 1024 TFT LCD с резистивным сенсором (опционально защитное стекло)
• Процессор NXP i.MX6 Dual Core 1.0 GHz (опция Quad Core)
• Фронтальная защита IP65 от воды и пыли
• Onboard LPDDR3 1 GB (опция 2 GB)
• Onboard eMMC 16 GB (опция 32 GB)
• Интерфейсы: USB, RS-232/422/485, Micro SD, Mini USB, Micro HDMI (опция), LAN с PoE
• Безвентиляторный режим работы и очень низкое энергопотребление

Водонепроницаемый фронтальный дизайн IP65
Фронтальный рейтинг IP65 защищает от брызг и попадания пыли, сохраняя узкую рамку. Подходит для автоматизации заводов, уличных киосков и других применений, где присутствует влага или частицы.

Интуитивная работа с сенсорным экраном
Гибкие варианты поверхности: резистивный сенсор для ввода оператором или защитное стекло, если сенсор не требуется, что обеспечивает интеграцию в разные конфигурации HMI.

Видеоинтерфейсы и интеграция
Поддерживает распространённые видеоинтерфейсы (Micro HDMI опционально и поддержка VGA) для простой интеграции с встраиваемыми платами и промышленными системами.

Упрощённый монтаж
Резиновое уплотнение (O-ring) на задней стороне фронтальной панели обеспечивает герметичность между панелью и креплением заказчика, предотвращая проникновение воды и пыли. Поддерживает монтаж в панель и VESA-крепление для установки в шкафы или киоски.

Применение в уличных киосках
При корректной инсталляции фронтальный IP65 позволяет устройству выдерживать уличные условия: воду, влажность, солнечный свет и частицы в воздухе, что делает его подходящим для парковок, заправочных станций и киосков у бассейнов.

Сертификации
CE, FCC

Технические характеристики

• Модель: R19FA3S-IPM1
• Процессор: NXP i.MX6 Dual Core 1.0 GHz (опционально Quad-Core)
• Память: 1 GB LPDDR3 (по умолчанию), опция 2 GB
• Накопитель: onboard eMMC 16 GB (по умолчанию), опция 32 GB
• ОС (опции): Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5
• WLAN/BT: опция через mPCIe модуль
• Дисплей: 19.0 дюйма; Разрешение: 1280 x 1024; Яркость: 250 nits; Контраст: 1000:1; Углы обзора: 85/85/80/80
• Тач/стекло: резистивный сенсор (опция) или защитное стекло (опция)
• Габариты: 474 x 384 x 71.4 мм; Вырез (cut out): 431 x 341 мм; Активная область: 376.32 x 301.06 мм
• Вес: 6.9 kg
• Крепление: Panel mount; VESA Mount
• Корпус: металлический; Охлаждение: fanless
• Рабочая влажность: 10% до 90% RH без конденсации
• Рабочая температура: 0°C до 50°C; Температура хранения: -10°C до 60°C
• Класс защиты: фронтальная IP65
• IO порты: 1 x Console (Mini USB), 1 x USB OTG, 1 x USB2.0 Type-A, 1 x RS232/422/485 (по умолчанию RS232), 1 x RJ45 (PoE PD, IEEE 802.3at), 1 x Micro HDMI (опция), 2 x Speakers, 1 x Micro SD, 1 x mPCIe, 1 x CANBUS D-sub9
• Питание: 1 x 12V DC, 2-pin терминал; Адаптер: 12V 50W (аксессуар)
• Аксессуары: адаптер 100~240V AC→12V DC, кабель питания, винты VESA, монтажные клипсы
• PoE: PD согласно IEEE 802.3at (до 25 W)
