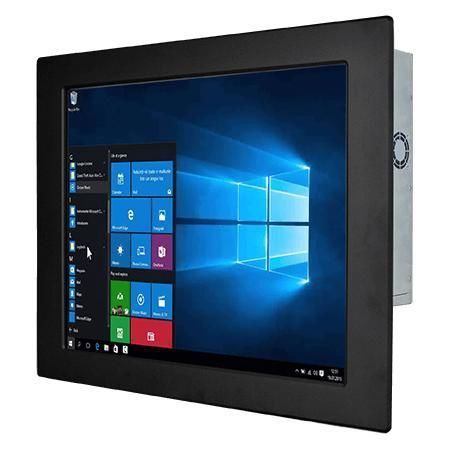

Панельный ПК с резистивным сенсорным экраном R17IF7T-IPM1

17"Intel® Core i3Intel® Core i5

Обзор
Winmate R17IF7T-IPM1 — 17" панельный ПК с фронтальной защитой IP65, предназначенный для управления машинами, заводской автоматизации и HMI операторов. Оснащён процессорами Intel® 9th Gen. Core™ i3/i5/i7, гибкими вариантами хранения данных, множеством I/O и фронтальным ободом IP65 для работы во влажной или пыльной среде. Разработан для длительных промышленных внедрений.

Ключевые особенности

• Дисплей 17", разрешение 1280 x 1024
• Intel® 9th Gen. Core™ i3 / i5 / i7 (Coffee Lake Refresh)
• Гибкое хранение: отсеки 2.5" HDD + SSD, опция M.2 NVMe
• Множество I/O: 2 последовательных порта, 4 x USB 3.2 Gen1, 2 x Gigabit LAN
• Питание 12 V DC с блокируемым разъёмом Din4
• DisplayPort до 4096 x 2304 @60 Hz; опционально HDMI до 4096 x 2304 @24 Hz

Водонепроницаемая фронтальная конструкция IP65
Фронтальная рамка с классификацией IP65 для защиты от воды и пыли. Узкая рамка и задняя O‑ring прокладка обеспечивают сохранение уплотнения при установке в панель или корпус.

Интуитивная работа с сенсорным экраном
Доступны резистивный сенсорный экран или защитное стекло (без тач-функции) в зависимости от требований приложения; варианты поверхности подбираются по эксплуатационной среде и требованиям обслуживания.

Двойной видеовыход и интерфейсы сигналов
Предусмотрены DP (по умолчанию), опциональный HDMI и совместимые VGA интерфейсы для конфигураций с одним или двумя дисплеями и простой интеграции с встраиваемыми платами и контроллерами.

Простая установка
Резиновое O‑ring уплотнение на задней стороне фронтальной рамки защищает от проникновения воды/пыли через места крепления. По умолчанию монтаж на панель; опционально — VESA монтаж для гибкой интеграции.

Подходит для наружных киосков
При правильном размещении в корпусе и корректной установке фронтальная классификация IP65 обеспечивает работу в наружных киосках и терминалах (парковки, АЗС, бассейны, интерактивные киоски), где требуется фронтальная защита от воды и частиц.

Технические характеристики

• Размер экрана: 17.0 inches
• Разрешение: 1280 x 1024
• Тач / Стекло: Resistive Touch Screen (опция); Protection Glass без тач (опция)
• Яркость панели: 350 nits
• Контрастность: 1000:1
• Углы обзора: 85/85/80/80
• Активная область: 337.920 x 270.336 mm
• Процессоры (опции): Intel® Core™ i7-9700TE (Default); i5-9500TE; i3-9100TE
• Чипсет: Intel® Q370
• Память: 2 x non-ECC SO-DIMM, до 64GB (32GB на слот)
• Хранение: 128GB SSD (Default); опции 256GB / 512GB / 1TB / 2TB; 2 x SATA III для 2.5" SSD/HDD (RAID 0/1 опция); 1 x M.2 2280/2242 M-Key (NVMe/SATA); 1 x M.2 2230 E-Key (Wi‑Fi)
• Ethernet: 2 x Intel® Gigabit Ethernet (RJ45)
• Безопасность: TPM 2.0
• ОС (опция): Windows 10 IoT Enterprise (64-bit); Linux Ubuntu
• WLAN / BT: опция (слот M.2)
• Механические размеры: 440 x 360 x 81 mm
• Cut out: 394 x 314 mm
• Вес: 5.9 kg
• Крепление: Panel mount (Default); VESA (Optional)
• Корпус: metal housing
• Охлаждение: Fan design (активное охлаждение)
• Влажность при эксплуатации: 10%–90% RH, без конденсата
• Температура эксплуатации: 0°C до 50°C
• Температура хранения: -10°C до 60°C
• IP рейтинг: Front IP65
• Сертификация: CE, FCC
• I/O порты: 4 x USB 3.2 Gen1 Type-A; Serial: 1 x RS232/422/485 (Default RS232) + 1 x RS232; LAN: 2 x Giga RJ45
• Видео: 1 x DP1.2 (Default); 1 x HDMI 1.4 (Optional)
• Аудио: 1 x Mic In; 1 x Line Out; 2 x Speaker
• Расширение: 1 x M.2 2280/2242 M-Key (NVMe/SATA); 1 x M.2 2230 E-Key (Wi‑Fi); 1 x PCIe 3.0 x16 (опция)
• Индикаторы и органы управления: LED power; LED storage; регулятор яркости; кнопка питания; кнопка сброса
• Питание: 1 x 12V DC Din4 pin connector (lockable); пример адаптера 12V 120W
• Комплектующие: AC 100~240V → DC адаптер, сетевой кабель, винты VESA, монтажные клипсы, руководство
