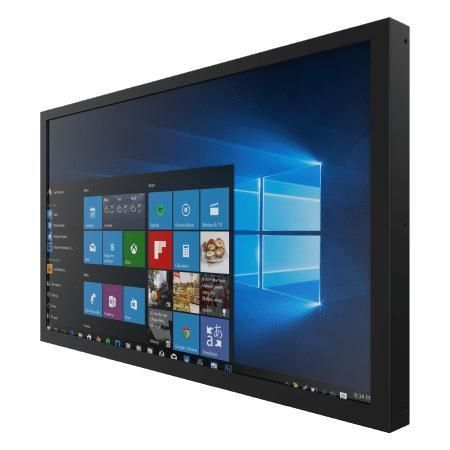

Панельный ПК с резистивным сенсорным экраном W24IT7T-CHA2

ЖК-монитор24"Intel® Core™ i5-1135G7

Обзор
Winmate W24IT7T-CHA2 — 24‑дюймовый шасси‑панельный ПК на базе Intel® Core™ i5 (Tiger Lake), разработанный для управления станками, автоматизации производства и HMI операторов. Предназначен для промышленных закупщиков, OEM и системных интеграторов, которым требуется надёжное оборудование для встроенных или критичных к миссии сред. Платформа поддерживает мульти‑дисплей, многочисленные интерфейсы и питание 12V DC.

Ключевые характеристики

• 24‑дюймовый 1920 x 1080 Full HD шасси‑панель
• Опции Intel® Core™ Tiger Lake UP3: i5‑1135G7 или i5‑1145G7E (с vPro)
• Поддержка нескольких дисплеев: DP / HDMI / LVDS / eDP
• Множество I/O, включая последовательные порты и USB 3.2 Gen 1
• Питание: 12V DC одиночного напряжения

Преимущества продукта

• Дисплей: 24.0 дюйма, 1920x1080, яркость 250 нитов, контраст 3000:1, широкие углы обзора, активная область 527.04 x 296.46 мм
• Опции сенсора/стекла: резистивный сенсор (опция) или защитное стекло без сенсора (опция)
• Гибкие варианты монтажа: задний монтаж и VESA
• Низкое энергопотребление и эффективное тепловыделение для длительной работы
• Безвентиляторный дизайн с металлическим корпусом

Системные спецификации

• Процессор: Intel Core i5‑1135G7 2.4 GHz (до 4.2 GHz)
• Память: 2 x non‑ECC SO‑DIMM, до 64 GB
• Хранение: 128 GB SSD по умолчанию; опции 256GB/512GB/1TB/2TB/4TB; 1 x SATA III для 2.5‑дюймового диска (опция)
• Ethernet: 2 x контроллера Intel (1 x Gigabit, 1 x 2.5 Gigabit)
• Безопасность: TPM 2.0
• ОС: Windows 11 IoT Enterprise, Windows 11 Pro, Ubuntu 22.04 (опции)
• WLAN/BT: опционально через модули

Механика

• Габариты: 561 x 328.2 x 75 мм
• Вес: 7.4 кг
• Крепление: VESA
• Корпус: металлический
• Охлаждение: безвентиляторный дизайн

Условия эксплуатации

• Рабочая влажность: 10%–90% RH, без конденсации
• Рабочая температура: 0°C–50°C
• Температура хранения: -10°C–60°C

I/O и расширение

• USB: 4 x USB 3.2 Gen2x1 Type‑A
• Серийные: 1 x RS232/422/485 (по умолчанию RS232) + 1 x RS232
• LAN: 1 x Gigabit RJ45 и 1 x 2.5 Gigabit RJ45
• Видео: 1 x DP1.4 (по умолчанию); 1 x HDMI 2.0 (опция)
• Аудио: Mic in и Line out
• Расширение: 1 x M.2 2280 M‑Key (NVMe); 1 x M.2 2230 E‑Key (Wi‑Fi); 1 x PCIe 4.0 x16 слот (x4 сигнал)
• Индикаторы/элементы управления: LED питания, LED хранения, регулятор яркости
• Вход питания: 1 x 12V DC Din4 разъём

Питание и аксессуары

• Питание: 12V DC; пример адаптера: 12V 120W
• Аксессуары: адаптер 100–240V AC на DC, сетевой кабель, винты VESA

Сертификации

• CE
• FCC

Дополнительные замечания

• Разработан для HMI и SCADA в отраслях стали, нефти и газа, химии и энергетики
• Поддерживает field‑bus через add‑on модули (mini‑PCIe) для PROFINET, PROFIBUS, DeviceNet, EtherNet/IP, EtherCAT
• Совместим с промышленным ПО HMI/контроля, например Codesys SoftLogic, JMobile HMI, Citect SCADA

Технические характеристики

• Модель: W24IT7T-CHA2
• Дисплей: 24.0 inches; 1920 x 1080; 250 nits; 3000:1; углы 89/89/89/89; активная область 527.04 x 296.46 mm
• Тач/Стекло: резистивный сенсор опционален; защитное стекло опционально
• Процессор: Intel Core i5-1135G7 / i5-1145G7E
• Память: 2 x SO‑DIMM до 64 GB
• Хранение: 128GB SSD стандарт; опции до 4TB; 1 x SATA III
• Сеть: 1 x Gigabit + 1 x 2.5 Gigabit
• Серийные: 1 x RS232/422/485 + 1 x RS232
• USB: 4 x USB 3.2 Gen2x1 Type‑A
• Видео: DP1.4 стандарт; HDMI2.0 опционально
• Безопасность: TPM 2.0
• Расширение: M.2 NVMe, M.2 Wi‑Fi, PCIe 4.0 x16 (x4 signal)
• Габариты/вес: 561 x 328.2 x 75 mm / 7.4 kg
• Крепление: VESA / заднее; Корпус: металл; Охлаждение: fanless
• Условия: Рабочая 0°C–50°C; Хранение -10°C–60°C; Влажность 10%–90% RH без конденсации
• Питание: 12V DC Din4; Адаптер: 12V 120W; Сертификаты: CE, FCC
