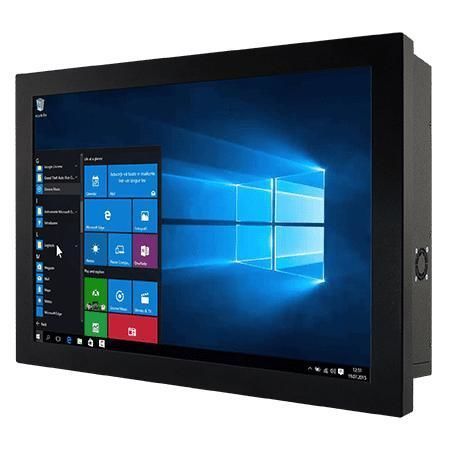

Панельный ПК с резистивным сенсорным экраном W18IF7T-CHA2

TFT LCD18,5"Intel® Core™ i7-9700TE

Обзор
Winmate W18IF7T-CHA2 — 18.5" шасси-панельный ПК для управления станками, автоматизации производства и HMI оператора. На базе процессоров Intel® 9-го поколения Core™ i3/i5/i7 (Coffee Lake Refresh), устройство предлагает гибкие варианты хранения, множественные промышленные I/O, питание 12 В DC и несколько вариантов монтажа. Видеоинтерфейсы поддерживают высокие разрешения (DP до 4096×2304 @60 Hz; HDMI до 4096×2304 @24 Hz).

Ключевые характеристики

• 18.5" TFT LCD, 1366×768, 450 nits
• Процессоры Intel® 9-го поколения Core™ i3 / i5 / i7
• Гибкое хранение: M.2 NVMe/SATA, 2 x SATA III для 2.5" SSD/HDD
• Множество I/O: 2 последовательных порта, 4 x USB 3.2 Gen1 (Type‑A), 2 x Gigabit LAN
• Питание 12 V DC (Din4 с замком) и адаптер 12V 120W
• Монтаж: задний и VESA для интеграции в панель или шкаф

Особенности продукта

• Варианты поверхности: резистивный сенсор или защитное стекло (без сенсора)
• Промышленный корпус: металлический корпус, активное охлаждение, TPM 2.0
• Расширение: M.2 2280/2242 M‑Key (NVMe/SATA), M.2 2230 E‑Key (Wi‑Fi), опционально PCIe 3.0 x16

Сертификация

• CE
• FCC

Технические характеристики

• Модель: W18IF7T-CHA2
• Дисплей — Размер: 18.5"; Разрешение: 1366×768; Яркость: 450 nits; Контраст: 1000:1; Активная область: 409.8×230.4 mm; Сенсор/стекло: резистивный сенсор (опция) / защитное стекло (опция)
• Процессор — По умолчанию: Intel® Core™ i7-9700TE 1.8 GHz (до 3.8 GHz); Опции: i5-9500TE, i3-9100TE
• Чипсет — Intel® Q370
• Память — 2 x non‑ECC SO‑DIMM, до 64 GB
• Хранилище — 128 GB SSD стандарт; опции 256/512 GB / 1 TB / 2 TB; M.2 2280 M‑Key (NVMe/SATA); 2 x SATA III для 2.5" SSD/HDD, RAID 0/1 опционально
• Ethernet — 2 x Intel® Gigabit Ethernet (RJ45)
• Защита — TPM 2.0
• ОС — Windows 10 IoT Enterprise (64‑bit) или Linux Ubuntu опционально
• Беспроводная связь — WLAN/BT опции через M.2 2230 E‑Key
• Механика — Габариты: 470×293×70 mm; Вес: ~6,6 kg; Корпус: металл; Охлаждение: вентилятор; Крепление: VESA
• Условия — Рабочая влажность 10%–90% RH без конденсации; Рабочая температура 0°C–50°C; Температура хранения -10°C–60°C
• I/O — 4 x USB 3.2 Gen1 Type‑A; Последовательные: 1 x RS232/422/485 (по умолчанию RS232) + 1 x RS232; LAN: 2 x RJ45; Видео: 1 x DP1.2 (по умолчанию), 1 x HDMI 1.4 (опция); Аудио: Mic‑in, Line‑out, 2 x динамика
• Индикаторы и органы управления — LED питания и хранения; регулятор яркости; кнопки Power и Reset
• Питание и аксессуары — Питание: 1 x 12V DC Din4 с замком; Адаптер: 12V 120W; Аксессуары: AC‑DC адаптер, сетевой кабель, винты VESA, драйвер/CD, руководство
