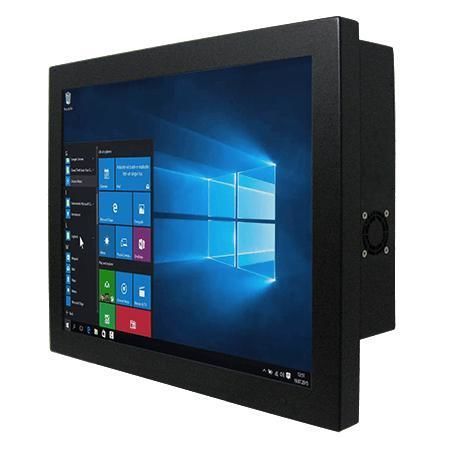

Панельный ПК с резистивным сенсорным экраном R19IF7T-CHA1

19"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

Обзор
Winmate R19IF7T-CHA1 — 19" шасси-панельный ПК на базе процессоров Intel® 9-го поколения Core™ i3/i5/i7 (Coffee Lake Refresh). Предназначен для управления станками, промышленной автоматизации и операторских HMI с гибкими возможностями хранения, множеством портов I/O и вариантами монтажа.

Ключевые характеристики

• Экран 19" (в отдельных разделах указан 1024 x 768 / 1280 x 1024)
• Intel® Core™ i7-9700TE (по умолчанию), опции i5-9500TE и i3-9100TE
• Гибкое хранение: M.2 NVMe/SATA, 2 x SATA III для 2.5" SSD/HDD, поддержка RAID 0/1
• Множество I/O: 4 x USB 3.2 Gen1, 2 x Gigabit LAN, 2 последовательных порта (RS232/422/485)
• Видеовыходы: DisplayPort 1.2 (до 4096 x 2304 @60Hz); HDMI 1.4 — опция

Система и хранение

• Память: 2 x non‑ECC SO‑DIMM, до 64 ГБ (32 ГБ на слот)
• Хранилище: стандарт 128 ГБ SSD; опции 256/512 ГБ / 1 ТБ / 2 ТБ; M.2 2280 M‑Key и M.2 2230 E‑Key для Wi‑Fi
• Чипсет: Intel® Q370; Безопасность: TPM 2.0; ОС: Windows 10 IoT Enterprise или Linux (опции)

Механика и окружающая среда

• Габариты: 432 x 363 x 70 мм (в некоторых местах указано 432 x 362 x 70 мм); Вес: ~7,0 кг
• Корпус: metal housing; Охлаждение: вентиляторная конструкция
• Рабочая температура: 0°C–50°C; Температура хранения: -10°C–60°C; Влажность: 10%–90% RH, без конденсации

I/O и расширение

• USB: 4 x USB 3.2 Gen1 Type‑A
• Последовательные порты: 1 x RS232/422/485 (по умолчанию RS232) + 1 x RS232
• LAN: 2 x Gigabit RJ45; Видео: 1 x DP1.2 (по умолчанию), HDMI 1.4 — опция
• Аудио: Mic in, Line out, 2 динамика; Расширение: 1 x M.2 2280/2242 M‑Key, 1 x PCIe 3.0 x16 (опционально)

Питание, монтаж и аксессуары

• Питание: 1 x 12 V DC Din4 pin (фиксируемый разъем питания); типичный адаптер 12 V 120 W
• Монтаж: поддержка заднего и VESA монтажа; регулятор яркости и фронтальные кнопки (питание/сброс)
• Комплектация: адаптер 100~240 V AC → DC, сетевой кабель, VESA винты, диск с драйверами и руководство

Сертификации

• CE
• FCC
