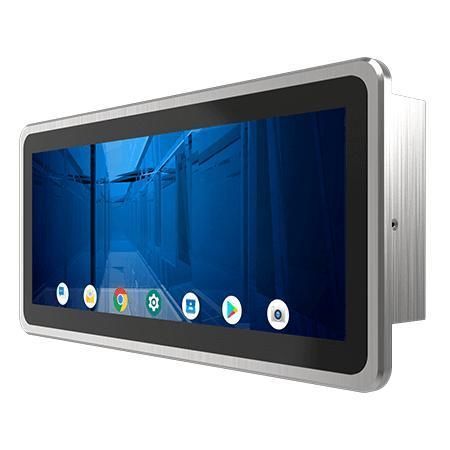

Панельный ПК с мультисенсорным экраном W12IM3S-PPB1

с емкостным сенсорным экраном PCAP12,3"Arm® Cortex®-A53 Quad-core

Обзор
Winmate W12IM3S-PPB1 — 12.3" HMI панельный ПК серии PP на базе ARM A53, разработанный для управления станками, заводской автоматизации и операторских интерфейсов. Оснащён 12.3" 1920 × 720 проекционно-ёмкостным мультитач-дисплеем, ARM A53 Quad Core 2.0 GHz, фронтом с защитой IP65, металлическим/алюминиевым корпусом и бесшумной (безвентиляторной) конструкцией для промышленных и полупубличных применений.

Ключевые характеристики

• 12.3" 1920 × 720 проекционно-ёмкостный мультитач-дисплей (1000 nits)
• Процессор ARM A53 Quad Core 2.0 GHz
• Фронтальная защита IP65 (вода и пыль)
• Металлический/алюминиевый корпус, безвентиляторное исполнение
• Интерфейсы и опции для бронирования помещений, контроля доступа и информационных табло

Особенности конструкции
Устройство сочетает промышленный металлический корпус и бескуллерную схему охлаждения для снижения обслуживания и уменьшения попадания пыли. Фронтальная панель с IP65 защищает от брызг и частиц. Высокояркий 12.3" дисплей обеспечивает точную сенсорную обработку и хорошую читаемость для публичных и операторских интерфейсов. Варианты ОС и подключения упрощают интеграцию в встроенные системы и системы управления зданиями.

Рекомендуемые области применения

• Операционные интерфейсы для управления станками и автоматизации производства
• Панели бронирования и отображения информации для конференц-залов, офисов, гостиниц
• Терминалы контроля доступа и информационные киоски для промышленной/коммерческой среды

Сертификации

• Фронтальная IP65
• CE
• FCC

Дополнительная информация
Доступны опции: модули WLAN/Bluetooth, выход Micro HDMI, динамики и выбор ОС (Android по умолчанию, Linux Yocto, Linux Ubuntu Server). Комплектующие: AC-DC адаптер, сетевой кабель, VESA винты и монтажные клипсы.

Технические характеристики

• Модель: W12IM3S-PPB1
• Бренд: Winmate
• Дисплей — Touch / Glass: Projected Capacitive Multi Touch Screen
• Размер дисплея: 12.3 inches
• Разрешение: 1920 × 720
• Яркость панели: 1000 nits
• Контраст: 1000:1
• Углы обзора: 88/88/88/88
• Активная область: 292.92 × 110.22 mm
• Процессор: ARM A53 (Quad Core 2.0 GHz)
• Память: 4 GB LPDDR4
• Хранилище: eMMC onboard 32 GB
• ОС: Android 11 (по умолчанию, обновляем до Android 13); опционально: Linux Yocto 5.15.47 с Qt 5.15; Linux Ubuntu Server 22.04
• WLAN / BT: Поддержка (опционально)
• USB: 2 × USB 2.0 Type A; 1 × Micro USB 2.0 OTG
• Серийный порт: 1 × RS232/422/485 (по умолчанию RS232)
• LAN: 1 × 10/100/1000 Mbps
• Видео: 1 × Micro HDMI выход (опционально)
• Аудио: 2 × динамика (опционально)
• Слот SD: 1 × Micro SD (макс 32 GB)
• Габариты (Ш×В×Г): 334.3 × 155.8 × 57 mm
• Вырез (Cut out): 312 × 140 mm
• Крепление: Panel mount; VESA mount
• Корпус: Metal / Aluminum housing
• Охлаждение: Fanless design
• Рабочая влажность: 10% до 90% RH, без конденсации
• Рабочая температура: 0°C до 50°C
• Температура хранения: -20°C до 60°C
• Удар: MIL-STD-810H Method 516.8 Procedure I
• Вибрация: MIL-STD-810H Method 514.8 Procedure I
• Степень защиты: Front IP65
• Питание: 12V DC with Terminal Block; Адаптер: 12V 50W
• Комплект: 100~240V AC to DC Adapter; сетевой кабель; VESA винты; монтажные клипсы
• Сертификация: CE, FCC
