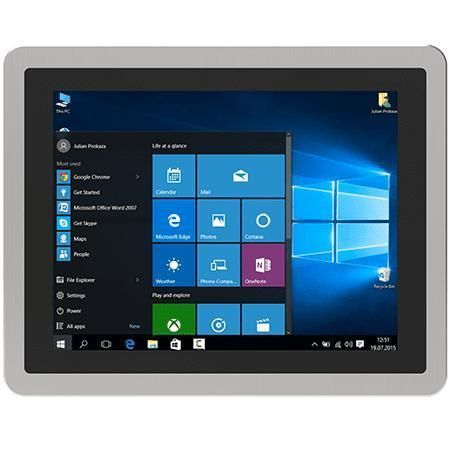

Панельный ПК с мультисенсорным экраном R12IT7T-PPM2

с емкостным сенсорным экраном PCAP12,1"1024x768

Сводка
Winmate R12IT7T-PPM2 — 12.1″ HMI панельный ПК серии PP на базе Intel® Core™ i5 (Tiger Lake). Разработан для управления станками, автоматизации производств и интерфейсов оператора, обеспечивает промышленную производительность, длительную доступность и надёжную аппаратную интеграцию для OEM и системных интеграторов.

Ключевые особенности

• 12.1″ дисплей с разрешением 1024 x 768 и яркостью 500 nits
• Intel® Core™ Tiger Lake UP3 i5-1135G7 (без vPro) или i5-1145G7E (с vPro)
• Проекционно-ёмкостный (PCAP) мультисенсорный экран
• Бесвентиляторная система охлаждения
• Передняя панель IP65 — защита от пыли и брызг
• Корпус из алюминиевого литья
• Широкие возможности I/O для промышленного IoT

Описание / Конструкция и эксплуатация
Серия PP имеет полностью плоскую поверхность и тонкий корпус, что облегчает очистку и обслуживание. PCAP мультисенсорный экран обеспечивает точное управление и удобство использования. Передняя панель с IP65 защищает от пыли и брызг, что позволяет использовать устройство в суровых промышленных условиях. Набор интерфейсов (последовательные порты, USB, LAN, видео, аудио) обеспечивает гибкую интеграцию в системы автоматизации и IoT. Корпус из алюминиевого литья выдерживает коррозию и имеет высокую механическую прочность.

Сертификации

• CE
• FCC

Рекомендуемые области применения

• Управление станками и автоматизация производства
• HMI оператора в критически важных или жестких условиях
• Интеграция в IoT‑ориентированные промышленные решения

Технические характеристики

• Дисплей — Размер: 12.1″
• Тач / Стекло — Projected Capacitive Multi Touch Screen
• Разрешение — 1024 x 768
• Яркость панели — 500 nits
• Контрастность — 1000:1
• Углы обзора — 89/89/89/89
• Активная область — 245.76 x 184.32 mm
• Процессор — Intel Core i5-1135G7 2.4 GHz (до 4.2 GHz); опция i5-1145G7E
• Память — 2 x non-ECC SO-DIMM, до 64 GB (32 GB на модуль)
• Хранение — 128 GB SSD (по умолчанию); опции 256 GB / 512 GB / 1 TB / 2 TB / 4 TB; 1 x SATA III для 2.5" SSD/HDD (опционально)
• Ethernet контроллер — 2 x Intel® Ethernet Controller
• Безопасность — TPM 2.0
• ОС (опционально) — Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (Wake on Touch не поддерживается)
• WLAN / Bluetooth — опционально
• Механика — Размеры: 322 x 256 x 79 mm
• Вырубка (Cut out) — 302 x 237 mm
• Вес — 2.7 kg
• Крепление — Panel mount (по умолчанию); VESA mount (опционально)
• Корпус — Алюминиевое литье
• Охлаждение — Бесвентиляторный дизайн
• Условия — Рабочая влажность: 10% до 90% RH, без конденсации
• Рабочая температура — 0°C до 50°C
• Температура хранения — -10°C до 60°C
• Степень защиты — Front IP65
• Порты I/O — USB: 4 x USB 3.2 Gen2x1 (Type-A)
• Порты последовательные — 1 x RS232/422/485 (по умолчанию RS232) + 1 x RS232
• LAN — 1 x Gigabit LAN (RJ45) + 1 x 2.5 Gigabit LAN (RJ45)
• Видео — 1 x DP 1.4 (по умолчанию); 1 x HDMI 2.0 (опционально)
• Аудио — Mic in; Line out
• Расширение — 1 x M.2 2280 M-Key (NVMe SSD); 1 x M.2 2230 E-Key (Wi‑Fi module); 1 x PCIe 4.0 (x16) слот (x4 signal)
• Индикаторы — 1 x LED питания; 1 x LED хранения
• Регулировка яркости — 1 x Brightness Adjustment Knob
• Питание — Вход 1 x 12 V DC, Din4 pin connector; адаптер 12 V 120 W
• Кнопки / Управление — 1 x Power Button; 1 x Reset Button
• Аксессуары — 100~240 V AC to DC Adapter; кабель питания; VESA винты; монтажные клипсы
