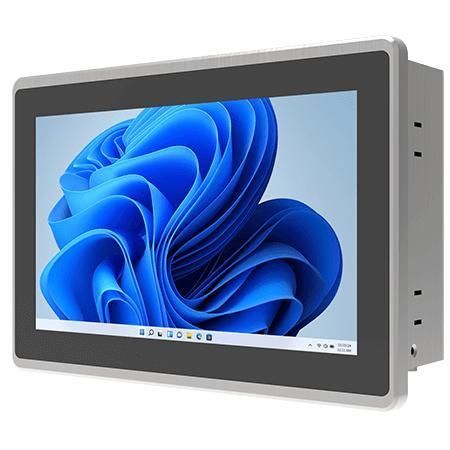

Панельный ПК с мультисенсорным экраном W07IAN3S-PPT1

TFT LCDс емкостным сенсорным экраном PCAP7"

Обзор
Winmate W07IAN3S-PPT1 — 7-дюймовый HMI панельный ПК серии PP на базе процессоров Intel® Alder Lake-N (N100 по умолчанию, N150 — опция). Предназначен для управления станками, промышленной автоматизации и операторских HMI; сочетает компактный промышленный дисплей, широкий набор I/O и длительную доступность для встроенных и промышленных решений.

Ключевые характеристики

• 7" SVGA TFT LCD (1024 × 600) с проекционно-емкостным (PCAP) мультитачем
• Процессоры Intel® Alder Lake-N: N100 (по умолчанию) / N150 (опция)
• 1 x SO-DIMM DDR5-4800, до 16 ГБ
• Два контроллера Intel® 2.5 Gigabit Ethernet
• Порты: 1 x HDMI (опционально), 1 x USB 3.2 Gen2 Type-C (DP-Alt), 2 x USB 3.2 Gen1 Type-A, 4 x USB 2.0, 4 x COM
• Передняя панель IP65; панельный монтаж (по умолчанию) и VESA (опция); безвентиляторный дизайн

Описание продукта
Надежная вычислительная мощность и графика для автоматизации
Серия PP использует процессоры Intel® N100/N150 с интегрированной UHD-графикой, обеспечивая стабильную обработку и плавную визуализацию для задач управления, мониторинга и обработки данных в реальном времени.

Компактный промышленный дисплей
7" SVGA-панель обеспечивает 320 nits яркости и контраст 1000:1 для четкого отображения на компактных операторских постах и в встраиваемых решениях.

Гибкая связность для интеграции системы
Полный набор интерфейсов, включая двойной 2.5GbE, USB Type-C с DP Alt Mode, множественные USB и последовательные порты, HDMI и M.2 расширение, упрощает интеграцию с ПЛК, датчиками и промышленными сетями.

Сертификация
CE, FCC

Технические характеристики

• Дисплей: 7.0 inches, 1024 × 600, 320 nits, контраст 1000:1, активная область 153.6 × 90 mm
• Тач / Стекло: Projected Capacitive Multi-Touch
• Процессор: Intel® N100 (6M Cache, до 3.40 GHz) стандарт; Intel® N150 (6M Cache, до 3.60 GHz) опция
• Память: 1 x SO-DIMM DDR5-4800, 4 ГБ по умолчанию, опции 8 ГБ / 16 ГБ (макс. 16 ГБ)
• Хранилище: 128 ГБ SSD по умолчанию; опции 256 ГБ / 512 ГБ / 1 ТБ / 2 ТБ / 4 ТБ; 1 x SATA III для 2.5" SSD/HDD (при отсутствии NVMe)
• Ethernet: 2 x Intel® 2.5 Gigabit Ethernet (RJ45)
• Безопасность: TPM 2.0
• ОС: опции Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 24.04 (опция Linux не поддерживает Wake on Touch)
• Беспроводная связь: опция через M.2 2230 E-Key (Wi‑Fi/BT)
• Механика: 185 × 128 × 61 mm; вырез 175 × 117 mm; вес 1.5 kg
• Крепление: Panel mount по умолчанию; VESA опция
• Корпус / Охлаждение: пластиковая передняя рамка, металлическая задняя крышка, безвентиляторный дизайн
• Окружение: рабочая температура 0°C–50°C; хранение -10°C–60°C; влажность 10%–90% RH без конденсации
• IP рейтинг: передняя панель IP65
• I/O: 2 x USB 3.2 Gen1 Type-A; 1 x USB 3.2 Gen2 Type-C (DP Alt Mode); 4 x USB 2.0; Последовательные: 1 x RS232/422/485 (по умолчанию RS232) + 1 x RS232
• Видео / Аудио: 1 x HDMI 2.0b (опционально); 2 x динамика
• Расширение / Индикаторы: 1 x M.2 2230 E-Key; LED индикаторы питания и хранения
• Питание: 1 x 12V DC (2.5φ DC jack); адаптер 12V 50W (100~240V AC to DC)
• Комплект поставки: адаптер AC/DC, сетевой кабель, VESA винты, монтажные клипсы
