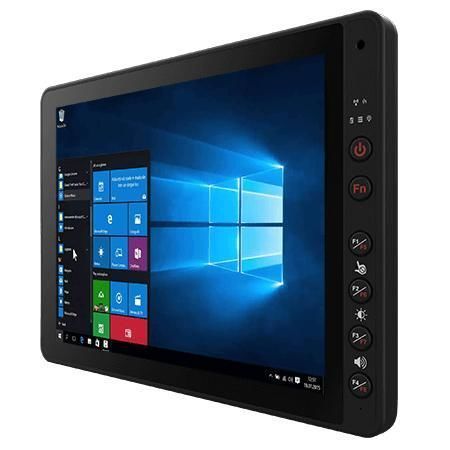

Встроенный терминал 12,1" FM12E-V

Intel® Atom x6413EMIL-STD-810HIP 65

Обзор
FM12E-V — это 12,1-дюймовый бортовой компьютер, разработанный для складской логистики, управления парком транспортных средств и работы с погрузчиками. Для использования в автомобильной промышленности он сочетает процессоры Intel Elkhart Lake, PCAP мультисенсорный дисплей, защиту IP65 и соответствие MIL-STD-810H для надежной работы в суровых условиях.

Ключевые характеристики

• Варианты процессоров Intel® Elkhart Lake (по умолчанию x6413E)
• Дисплей 12,1" 1024×768 PCAP мультисенсорный (400 нит стандарт, 800 нит опция)
• Передняя панель IP65 и корпус, сертифицированный по MIL-STD-810H
• Широкий вход питания 10–60 V DC с управлением зажиганием для интеграции в транспорт
• Широкий диапазон рабочих температур: -30 °C до 60 °C
• Поддержка VESA-крепления и бесшумный (fanless) дизайн

Сертификация

• IP65
• MIL-STD-810H (удары и вибрации)
• CE, FCC, IC (ICES-003)
• UL60950-1, EN60950-1, PTCRB

Детали продукта
Конструкция, устойчивая к вибрациям и ударам
Прочный корпус, сертифицированный по MIL-STD-810H, с защитой от ESD и степенью защиты IK07 для работы в условиях ударов и вибраций при эксплуатации в транспортных средствах.

PCAP сенсорный экран
Проекционно-емкостный мультисенсорный экран, поддерживающий ввод пальцем, в перчатках и стилусом; доступна опция повышенной яркости для наружного использования.

Высокопроизводительный CPU
Стандартный Intel Atom x6413E (1.5 GHz, до 3.0 GHz); доступны опции более производительных процессоров Elkhart Lake для ресурсоемких задач на периферии.

Поддержка Windows IoT
Поставляется со стандартной Windows 10 IoT Enterprise LTSC (64-bit); опционально доступна Windows 11 IoT Enterprise LTSC (64-bit) для корпоративного управления и удаленного контроля.

Надежность в экстремальных температурах
Разработан для стабильной работы в условиях холодовой цепи и при высоких температурах благодаря широкому температурному диапазону и бесшумной конструкции.

Технические спецификации
Дисплей

• Размер: 12.1 inches
• Тип: Projected Capacitive Multi Touch (PCAP)
• Разрешение: 1024 x 768
• Яркость: 400 nits (стандарт); 800 nits (опция)
• Контраст: 1000:1
• Углы обзора: 89/89/89/89
• Режимы касания: палец, стилус, перчатки

Системные характеристики

• Процессор: Intel Atom x6413E 1.5 GHz (до 3.0 GHz) стандарт; опции x6425E, x7433RE, x7835RE
• Память: 4 GB стандарт; 8 GB / 16 GB опционально
• Хранилище: 128 GB стандарт; 256 GB / 512 GB опционально
• Безопасность: TPM 2.0, поддержка SOTI MobiControl
• ОС: Windows 10 IoT Enterprise LTSC (64-bit) стандарт; Windows 11 IoT Enterprise LTSC опционально
• Беспроводная связь: WLAN, Bluetooth; WWAN 4G/LTE опция; GNSS GPS/GLONASS опция
• Датчики: G-sensor, датчик освещенности, датчик температуры

Камера

• Фронтальная камера: 2 MP

Окружающая среда

• Рабочая влажность: 5%–90% RH, без конденсации
• Рабочая температура: -30 °C до 60 °C
• Температура хранения: -30 °C до 60 °C
• Удар: MIL-STD-810H Method 516.8 Procedure I
• Вибрация: MIL-STD-810H Method 514.8 Procedure I
• Класс защиты: IP65
• Ударопрочность: EN62262 IK07
• ESD: EN 61000-4-2, ±8kV контакт & ±12kV воздух

Сертификация (подробно)

• CE, FCC, IC (ICES-003)
• UL60950-1, EN60950-1, PTCRB

Управление и кнопки

• 1 x кнопка питания
• 5 x программируемых функциональных кнопок (через Winset)

Порты I/O

• USB: 1 x USB Type-C; 1 x USB 2.0 Type-A
• Серийные порты: 2 x RS232/422/485 (по умолчанию RS232)
• LAN: 1 x Gigabit LAN (по умолчанию); опционально PSE (IEEE 802.3at 30W)
• Аудио: 1 x Audio (Mic in & Line out) опционально в сочетании с DIDO
• Micro SD: 1 x слот
• SIM: 1 x слот Dual-Nano SIM
• Индикаторы: 4 x LED (WLAN, UPS battery, HDD, Heater)
• DIDO: 1 x DIDO (2 DI, 2 DO) опционально
• CANBus: 1 x CANBus опционально

Механика

• Габариты: 306.6 x 225 x 56.6 mm
• Вес: ~2.4 kg
• Крепление: VESA 75 x 75 mm
• Охлаждение: Fanless Design

Функции безопасности

• Поддержка SOTI MobiControl для удаленного управления устройствами

Комплектация
Стандартные аксессуары

• 1.8 m силовой кабель с Fuse Kit (PWC180 / PCC-FM / FK-FMD)
• Адаптер 84W с кабелем питания; Quick Start Guide

Опциональные аксессуары (примеры)

• Магнитная многодиапазонная комбинированная антенна (VM10S), GPS & LTE MIMO антенна (VM9C)
• Кабели RS232 & Audio, GPS антенна, WWAN антенна
• Stylus kit, кабели RS232 & CANBus, IP65 LAN/USB кабели, монтажные комплекты

Питание

• Батарея: опциональная UPS 400 mAh (примерно 20 минут резервного питания)
• Диапазон питания: 10–60 V DC с управлением зажиганием
• Потребление: типично 45 W

Примеры монтажа
Монтаж 1 – No-Drill решение (пример)

• RAM clamp mounts на погрузчике: RAM-D-247U-4 ; RAM arm RAM-D-201U ; RAM ball RAM-D-2461U

Монтаж 2 – Drill решение (пример)

• RAM round base RAM-D-202U ; RAM arm RAM-D-201U ; RAM ball RAM-D-2461U

Примечания

• Иллюстрации и таблицы приведены в качестве примера; доступные методы установки зависят от модели и опций.
• Перед заказом уточните требуемую конфигурацию I/O, крепления и питания.
