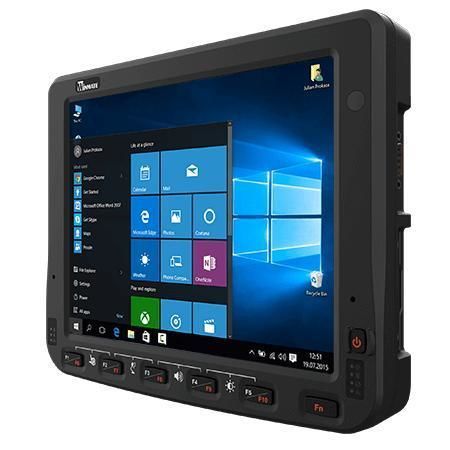

Встроенный терминал 10,4" FM10E-V

Intel® Atom x6413EMIL-STD-810HIP 65

Обзор
Winmate FM10E-V — 10,4" бортовой Windows-терминал на базе процессоров Intel® Elkhart Lake. Предназначен для складской логистики, управления парком и операций на погрузчиках; сочетает фронтальную защиту IP65, устойчивость к ударам и вибрации по MIL-STD-810H, широкий вход питания 10–60V DC с поддержкой зажигания, PCAP мультитач и VESA-крепление для установки в транспортных средствах.

Ключевые характеристики

• Процессоры Intel® Elkhart Lake (по умолчанию x6413E; доступны опции)
• Дисплей 10,4" 1024 x 768 PCAP мультитач (400 nits стандарт, 800 nits опция)
• Фронтальный IP65; сертификация MIL-STD-810H
• Широкий вход питания 10–60V DC с управлением зажиганием; опциональная UPS батарея
• Рабочая температура −30 °C до 60 °C; безвентиляторный дизайн
• Крепление VESA 75 x 75 мм; совместимость с RAM Mount

Сертификации

• IP65
• MIL-STD-810H (удар & вибрация)
• CE, FCC, IC (ICES-003)
• UL60950-1, EN60950-1, PTCRB

Детали продукта
FM10E-V разработан для непрерывной эксплуатации в полевых условиях; корпус соответствует требованиям IP65 и MIL-STD-810H для работы в жестких промышленных условиях.

PCAP сенсор: 10,4" проектируемая ёмкостная панель, поддерживает режимы рука, стилус и перчатки; устойчива к загрязнениям.

Варианты CPU высокой производительности: стандартный Intel Atom x6413E; доступны более производительные Elkhart Lake модели для задач IoT/edge с повышенными требованиями к CPU и графике.

Windows IoT Enterprise: по умолчанию Windows 10 IoT Enterprise LTSC (64-bit); опционально Windows 11 IoT Enterprise LTSC для корпоративного управления устройствами.

Безопасность и управляемость: TPM 2.0 и совместимость с SOTI MobiControl для централизованного управления и защищённой эксплуатации парка устройств.

Крепления 1 – Решение без сверления (фрагмент)
No. | Component | RAM Mount Part Number | Description | QTY
A | RAM Clamp Mounts - on the forklift | RAM-D-247U-4 | Clamp base with 2.25” Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1

Крепления 2 – Решение с сверлением (фрагмент)
No. | Component | RAM Mount Part Number | Description | QTY
A1 | RAM round base mounts - on the forklift | RAM-D-202U | 3.68" Round Base with 2.25" Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1

Крепления 3 – Установка клавиатуры (фрагмент)
No. | Component | RAM Mount Part Number | Description | QTY
D | Winmate Keyboard adapter plate (PN:821009131600) | - | 4 VESA holes to device and 4 AMPS holes to RAM Ball | 1
F | RAM Arm | RAM-D-201U | Arm for 1.5" Ball (Length: 5.6") | 1
E | RAM Ball on adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1

Примечания
Доступные методы установки зависят от модели/конфигурации. Иллюстрации приведены в качестве примера и могут отличаться от поставляемого изделия.

Технические характеристики

• Дисплей: 10.4" 1024 x 768, PCAP мультикасание; яркость 400 nits (стандарт), 800 nits (опция)
• CPU: Intel Atom x6413E 1.5GHz (до 3GHz) стандарт; опции x6425E, x7433RE, x7835RE
• Память/Хранилище: 4GB/128GB стандарт; опции 8GB/16GB и 256GB/512GB
• Безопасность: TPM 2.0; совместимость SOTI MobiControl
• ОС: Windows 10 IoT Enterprise LTSC (64-bit) стандарт; Windows 11 IoT Enterprise LTSC опция
• Подключения: WLAN, Bluetooth; опционально WWAN 4G/LTE; опционально GNSS (GPS/GLONASS)
• I/O: 1 x USB Type-C; 1 x USB 2.0 Type-A; 2 x RS232/422/485 (по умолчанию RS232); 1 x Gigabit LAN (PSE опция); Micro SD; Dual-Nano SIM; аудио/DIDO опции; CANBus опция
• Окружающая среда: рабочая температура −30 °C до 60 °C; влажность 5%–90% RH без конденсации
• Прочность: MIL-STD-810H; IP65; EN62262 IK07; ESD EN 61000-4-2
• Механика: 268.1 x 214 x 51 mm; масса 2.4 kg; VESA 75 x 75 mm; fanless
• Питание: 10–60V DC с управлением зажиганием; опциональная UPS 400mAh (~20 мин); типич. потребление 45W
