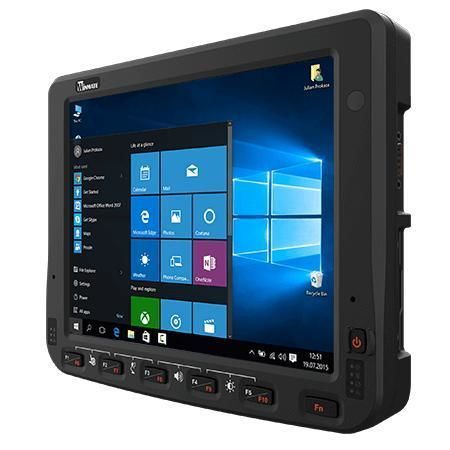

Встроенный терминал 10,4" FM10AD-V

Intel® Core™ 12-го поколенияIntel® Core i5-1235UIntel® Core™ 13-го поколения

Обзор
Winmate FM10AD-V — бортовой терминал 10,4" на базе процессоров Intel® 12/13-го поколения, разработанный для складской логистики, управления парком и работы с погрузчиками. Обладает защитой IP65, стойкостью к ударам и вибрациям по MIL‑STD‑810H, широким входным напряжением 10–60V DC с контролем зажигания и поддержкой VESA/RAM‑креплений.

Ключевые характеристики

• 10,4" 1024 x 768 PCAP мультисенсорный дисплей (400 nits стандарт; 800 nits опция)
• Опции CPU Intel® 12/13‑го поколения; TPM 2.0 аппаратная защита
• Степень защиты IP65; сертификат MIL‑STD‑810H (удары и вибрации)
• Широкий вход питания 10–60V DC с ignition control; безвентиляторная конструкция
• Совместимость с VESA 75 x 75 мм и RAM mount; программируемые функциональные кнопки
• Опции: WWAN (LTE/5G), GNSS (GPS/GLONASS), CANBus

Сертификации

• IP65
• MIL‑STD‑810H (удар & вибрация)
• CE, FCC
• UL60950‑1 / EN60950‑1
• PTCRB, IC (ICES‑003)

Дисплей

• Размер: 10,4"; Разрешение: 1024 x 768
• Тип: Projected Capacitive Multi‑Touch (PCAP)
• Яркость: 400 nits (по умолчанию); 800 nits (опция)
• Контраст: 1200:1; Углы обзора: 88/88/88/88
• Режимы касания: рука, стилус и перчатки

Системные характеристики

• Процессор: Intel® Core™ i5‑1235U (по умолчанию) или i5‑1335U (опция)
• ОЗУ: 8GB (по умолчанию); 16GB / 32GB опция
• Хранилище: 128GB (по умолчанию); 256GB / 512GB опция
• ОС: Windows 10 IoT Enterprise LTSC (64‑bit) по умолчанию; Windows 11 IoT Enterprise опция
• Беспроводные: WLAN, Bluetooth; WWAN LTE/5G Sub‑6 опция
• GNSS: GPS/GLONASS опция
• Датчики: G‑sensor, датчик освещённости, температурный датчик

Камера

• Фронтальная камера: 2 MP

Механика

• Габариты: 268 x 214 x 51 мм
• Вес: 2.4 кг
• Крепление: VESA 75 x 75 мм; поддержка RAM mount
• Охлаждение: безвентиляторная конструкция

Порты I/O

• USB: 1 x USB 3.0 Type‑C; 1 x USB 2.0
• Серийные: 2 x RS232/422/485 (по умолчанию RS232)
• LAN: 1 x Gigabit LAN (PSE IEEE 802.3at 30W опция)
• Аудио: Mic‑in & Line Out (или в комбинации с DIDO опция)
• Micro SD слот; Dual‑Nano SIM слот; 6 индикаторов LED
• DIDO: 1 x DIDO (2xDI; 2xDO) опция; CANBus опция

Окружающая среда & прочность

• Рабочая влажность: 5%–95% RH, без конденсации
• Температура работы: -30°C до 60°C; Температура хранения: -30°C до 60°C
• Удар: MIL‑STD‑810H Method 516.8 Procedure I
• Вибрация: MIL‑STD‑810H Method 514.8 Procedure I
• Ударопрочность: EN62262 IK07; ESD: EN 61000‑4‑2 (±8kV прямое, ±12kV воздушное)

Управление & питание

• Кнопки: 1 x Power; 6 x программируемых функциональных клавиш (настраивается через Winset)
• Питание: 10 V ~ 60 V DC с контролем зажигания
• Стандартные аксессуары питания: fuse kit, 1.8 m кабель питания, power converter cable, 150W адаптер

Безопасность & управление устройствами

• TPM 2.0 аппаратная безопасность
• Совместимость с SOTI MobiControl для удаленного управления устройствами

Комплект поставки (стандарт)

• Fuse Kit (FK‑FMD)
• 150W адаптер с кабелем (EA11301K)
• Power Converter Cable (PCC‑FM)
• 1.8 m DC Power Cable (PWC180‑AD)

Дополнительные аксессуары (опционально)

• Stylus kit; магнитная мульти‑диапазонная антенна (VM10S); GPS & LTE MIMO антенна (VM9C)
• Кабели RS232 / Audio / DIDO / CANBus; WWAN антенна; LAN IP65 кабель; набор хомутов для кабелей

Решения для монтажа

• Пример 1 (без сверления): RAM clamp mount + RAM arm + RAM VESA ball (RAM‑D‑247U‑4 / RAM‑D‑201U / RAM‑D‑2461U)
• Пример 2 (со сверлением): round base + RAM arm + RAM VESA ball (RAM‑D‑202U / RAM‑D‑201U / RAM‑D‑2461U)
• Опция клавиатуры: адапторная пластина Winmate (PN:821009131600) с отверстиями VESA/AMPS

Примечания
Доступность методов установки и деталей зависит от выбранной конфигурации. Изображения приведены для иллюстрации и могут отличаться от реального изделия.
