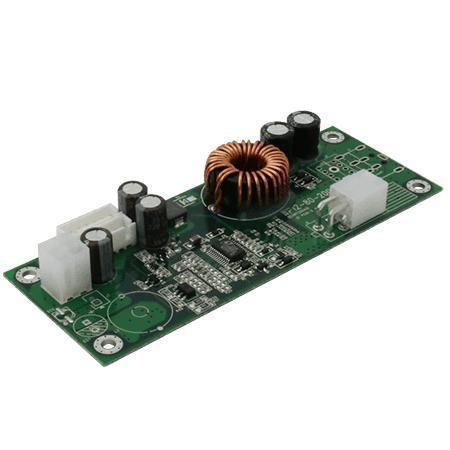

Понижающий преобразователь DC/DC WP12-80

на DIN-рейкедля печатной платымонтированный на шасси

Обзор
WP12-80 — это модуль DC/DC-преобразователя 9–36В вход → 12В выход номинальной мощностью 80 Вт, разработанный для получения стабильного 12В выхода при широком диапазоне входного напряжения. Доступен в исполнениях для монтажа на плату, в шасси и на DIN-рейку; подходит для промышленных, автомобильных, возобновляемых энергосистем и удалённых/высотных установок.

Ключевые характеристики

• Широкий входной диапазон: 9–36 В DC
• Номинальный выход: 12 В, 6,67 А (80 Вт)
• КПД до 90% (полная нагрузка) благодаря ВЧ ZVS-топологии
• Низкий пусковой ток
• Защита от перегрузки по току (OCP) и от перенапряжения (OVP)
• Защита от короткого замыкания с автоматическим восстановлением и термозащита

Сертификации

• CE
• FCC

Применение
Подходит для промышленных источников питания, автомобильной электроники, телекоммуникационного оборудования, солнечных и ветровых установок, а также зарядных терминалов, где требуется стабильное 12В питание от нестабильных или нерегулируемых DC-источников.

Конструкция и защитные функции
Модульная конструкция обеспечивает гибкую интеграцию в системы распределения питания. Включены OCP, OVP, защита от короткого замыкания с авто-восстановлением и термозащита. Низкий пусковой ток и широкий допуск по входу повышают надёжность при колебаниях питания.

Технические характеристики

• Модель: WP12-80
• Функция: преобразователь 9–36В DC → 12В DC
• Входное напряжение: 9В–36В DC
• Выход: 12В, 6,67А
• Номинальная мощность: 80 Вт
• Пульсации и шумы: < 120 мВ
• Регулирование по линии: < ±1% (при номинальном входе)
• Регулирование по нагрузке: < ±5%
• КПД: до 90% (полная нагрузка)
• Защиты: OCP, OVP, короткое замыкание с авто-восстановлением, термозащита
• Сертификации: CE, FCC
• Рабочая влажность: 10%–90% относ. влажности, без конденсации
• Рабочая температура: 0°C до 50°C (для ряда моделей указано -20°C до +70°C)
• Температура хранения: -20°C до 70°C
• Высотная эксплуатация: 0–10 000 ft
• Габариты: 120 x 45 x 19.6 mm
• Варианты монтажа: плата, шасси, DIN-рейка
