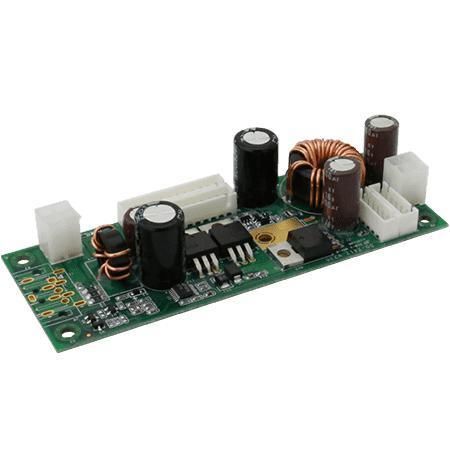

Понижающий преобразователь DC/DC DD-2412

на DIN-рейкедля печатной платымонтированный на шасси

Обзор
DD-2412 — модуль DC/DC-преобразователя с широким диапазоном входного напряжения, преобразующий 24V DC в стабилизированный 12V DC при мощности до 100W (12V, 10A). Предназначен для промышленных, автомобильных и возобновляемых источников энергии, где требуется надежная шина 12V. Варианты монтажа: на плату, в корпус (шасси) и на DIN-рейку. Диапазоны рабочих температур указаны в технических характеристиках.

Ключевые характеристики

• Высокоэффективный DC-DC модуль (до 90% при полной нагрузке)
• Низкий пусковой ток
• Защита по току на выходе (OCP) и защита от перенапряжения (OVP)
• Широкий диапазон входного напряжения (ссылка на спецификацию: 9–36V)
• Высокочастотная ZVS-топология для поддержания эффективности на всем диапазоне входа

Сертификация

• CE
• FCC

Применения

• Системы возобновляемой энергии (солнечные, ветровые) и подсистемы питания
• Станции зарядки электромобилей и распределение питания
• Промышленные системы управления и автоматизации
• Автомобильная электроника, требующая преобразования 24V→12V

Монтаж и интеграция
Семейство DD-2412 поддерживает монтаж на плату, в шасси и на DIN-рейку, что позволяет адаптировать устройство к различным корпусам и модульным архитектурам питания.

Защита и эксплуатационные замечания

• Непрерывная защита от короткого замыкания с автоматическим восстановлением в модульных конфигурациях
• Низкая тепловая рассеиваемость для упрощения интеграции в компактные системы
• Разработан для эффективного распределения энергии от нерегулируемых источников к преобразователям точечного питания

Характеристики / технические спецификации

• Входное напряжение: 24V DC (архитектура с широким входом; см. спецификацию 9–36V)
• Выход: 12V DC, 10A
• Номинальная мощность: 100W
• Пульсации и шум: < 120 mV
• Регулирование по линии: < ±1% (при 9~36V входного напряжения)
• Регулирование по нагрузке: < ±5%
• КПД: до 90% (полная нагрузка)
• Защиты: OCP, OVP
• Сертификация: CE, FCC
• Рабочая влажность: 10%–90% RH, без конденсации
• Рабочая температура: 0°C–50°C (семейство продуктов может указывать -20°C–+70°C при полной нагрузке — см. даташит)
• Температура хранения: -20°C–70°C
• Высота над уровнем моря: 0–10000 ft
• Габариты: 120 x 45 x 25.6 mm
