Понижающий преобразователь DC/DC ML-1280

для печатной платывстроенныйдля транспортного средства

Обзор
Winmate ML-1280 — это модуль DC/DC-преобразователя, разработанный для военных и оборонных систем питания, соответствующий MIL-STD-1275E. Модуль включает схему surge-stopper, 6600W подавитель переходных напряжений (TVS) и защиту eFuse для подавления импульсных перенапряжений, защиты от обратной полярности и аварий по перегрузке/температуре. Поддерживает вход 9–36V DC и типичные выходы, например 12V @ 6,67A (80W).

Ключевые характеристики

• Соответствует MIL-STD-1275E
• Высокоэффективное DC-DC преобразование (до 90% при полной нагрузке)
• Широкий входной диапазон: 9–36V DC
• Низкий пусковой ток
• Защита от перегрузки по току на выходе (OCP) и регулирование выхода
• Защита от обратной полярности на входе
• Конструкция surge-stopper и 6600W TVS
• Комплексная защита eFuse (UVP/OVP/OLP/OTP)

Сертификации

• MIL-STD-1275E
• FCC
• CE

Технические характеристики
Входное напряжение: 9V–36V DC
Пример выхода/нагрузки: 12V @ 6,67A (80W)
Номинальная мощность: 80W
Эффективность: до 90% (полная нагрузка)
Пульсации и шум: <120 mV
Регулирование по линии: < ±1% (вход 9–36V)
Регулирование по нагрузке: < ±5%
Функции защиты: OCP, OVP, защита от обратной полярности входа, конструкция surge-stopper, 6600W TVS, eFuse (UVP/OVP/OLP/OTP)

Окружающая среда

• Рабочая влажность: 10%–90% RH, без конденсации
• Рабочая температура: 0°C до 50°C
• Температура хранения: -20°C до 70°C
• Высота: 0 до 10000 ft

Механика

• Габариты: 110 x 50 x 18.1 mm

Применения и примечания

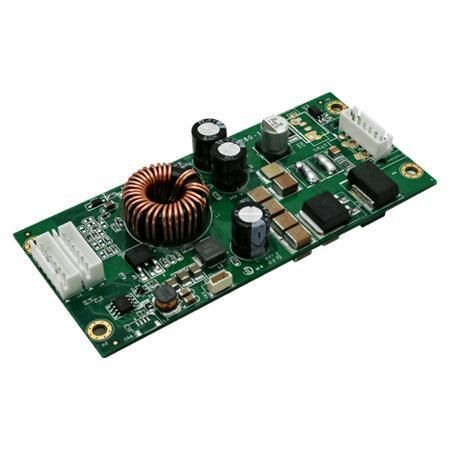

ML-1280 предназначен для оборонных платформ, военных транспортных средств и надежных встроенных систем, где требуется соответствие MIL-STD-1275E и многослойная защита от переходных процессов. На изображениях продукта обычно показаны расположение PCB, высокомощный TVS, элементы eFuse и средства защиты от обратной полярности.
